產品介紹

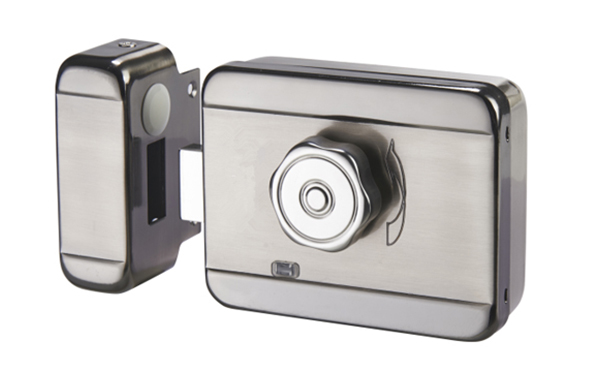

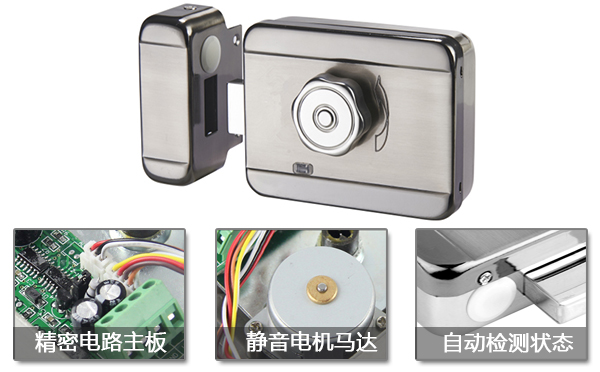

電控鎖智能靜音型是公司新一代的智能電子鎖,有自動上鎖、門狀態自動檢測功能,自動校正錯誤,傳感器,高靈敏度、低噪聲,安全可靠。 (注:電鎖不防火,絕對不允許安裝在消防逃生門上,或危險的地方。安裝電鎖是不允許焊接的,如果是由于焊接電源鎖造成的失效,公司不給予保修。 )
產品參數
工作電壓:DC12V-DC18V
工作電流:啟動電流小于350mA,待機電流小于25mA,解鎖時間1s;
工作溫度:范圍- 20 - 60℃℃;
表面工藝:鍍鎳;
壽命時長:大于500000次開關門,
適用范圍:適用于各種扇門;
功能參數:
1、鎖舌的長度>20mm,滿足GA / t73-94 5.1.6b標準;
2、可以與大樓門禁系統兼容等;
3、自動檢測門狀態,自動處理開關門;
4、可以安裝在左門,右門,室內門,門外,其他的門;
5、誤鎖或解鎖后沒有進入,門自動鎖在9秒左右;
6、可與樓宇對講,門禁系統等配合使用。

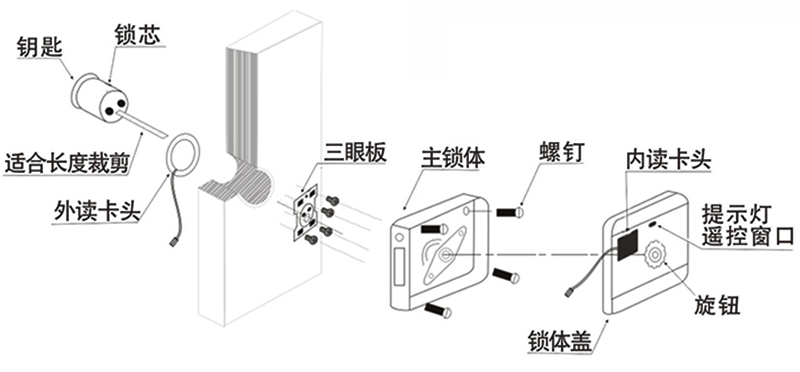

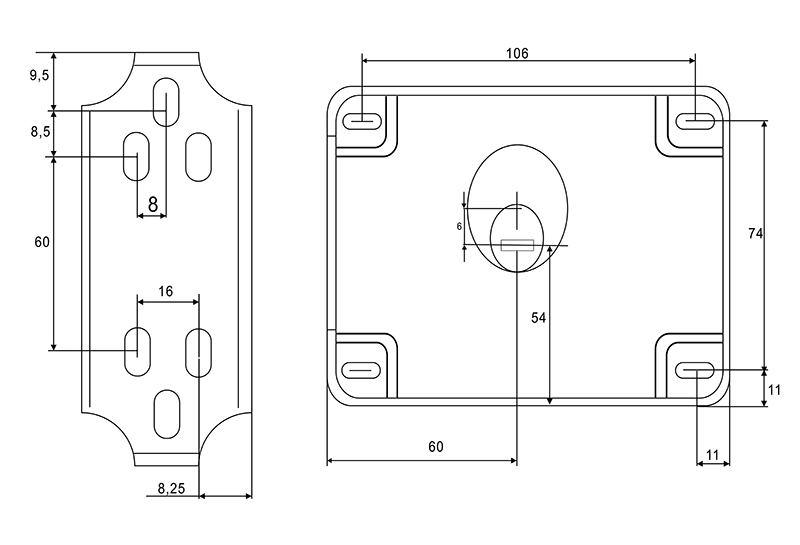

安裝圖:
接線方式說明:

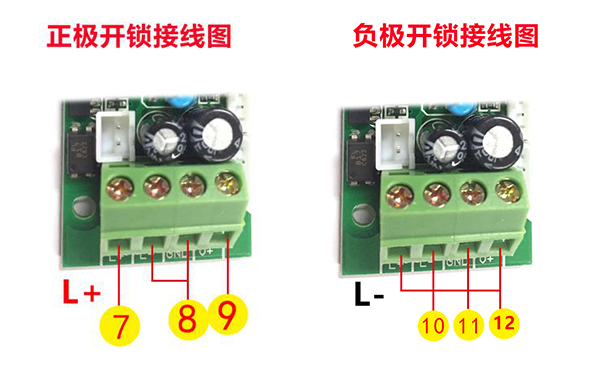

A.正極開鎖接線圖
說明:如需要接正極開鎖控制信號,請將鎖接線端子“L﹣”與“GND”用一根導線連接,否則無法開鎖。
注明:L﹢接門禁或?qū)χv機的開鎖信號正極。
B.負極開鎖接線圖
說明:如需要接負極開鎖控制信號,請將鎖接線端子“L﹢”與“12V”用一根導線連接,否則無法開鎖。
注明:L﹣接門禁或?qū)χv機的開鎖信號負極。

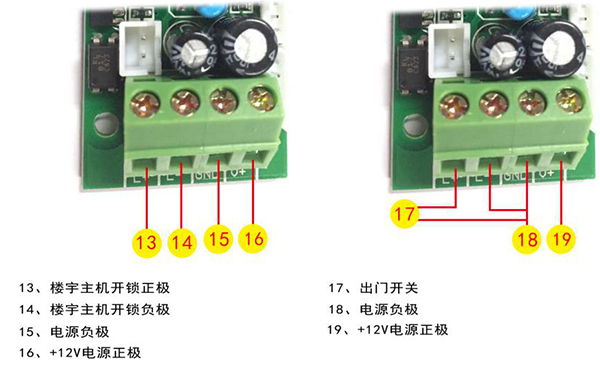

C.樓宇主機接線圖
說明:如需接樓宇主機控制信號,請將鎖接線端子“L﹢”與樓宇主機的“L﹢”連接,鎖接線的“L﹣”與樓宇主機的“L﹣”連接。
D.出門開關接線圖
說明:如需接出門開關控制信號開鎖,請將鎖接線端子“L﹣”與“GND”用一根導線連接,鎖接線端子“L﹢”與出門開關一端相連,出門開關另一端與“12V”相連。
安裝步驟:
1、裝鎖頭:檢查電控鎖的鎖頭插片尾與軸的同心度及插入孔深度10mm;
2、裝主鎖體(鎖具應在開鎖狀態),請用螺絲固定,不要電焊;
3、裝副鎖體,保證副鎖體的感應器與主鎖體的感應器在同一水平線,主鎖體的鎖舌可以自由伸縮到副鎖體,副鎖體與主鎖體距離≤8mm;
4、確定控制器的開鎖方式選擇正確的接線方法接線;
5、裝鎖盒:接好電源線并調試好鎖功能,將鎖蓋好緊固螺絲。
