一、系統簡介:
工地門禁管理系統是在政府社會管理創新的背景下,是基于對人員管理的一項新事物,其通過在人員上下班工地管理的出入口安裝具有LED顯示功能信息的門禁系統,將所有進出人員的身份資料進行采集和管理,能實時準確統計生產現場作業人員數量,追蹤作業人員位置,有效防范作業區域安全管理,促進生產質量、管理水平的提和生產建設行業的科學發展。
目前,全國各地對于工地門禁的建設已經初具規模,有進一步擴大之勢。

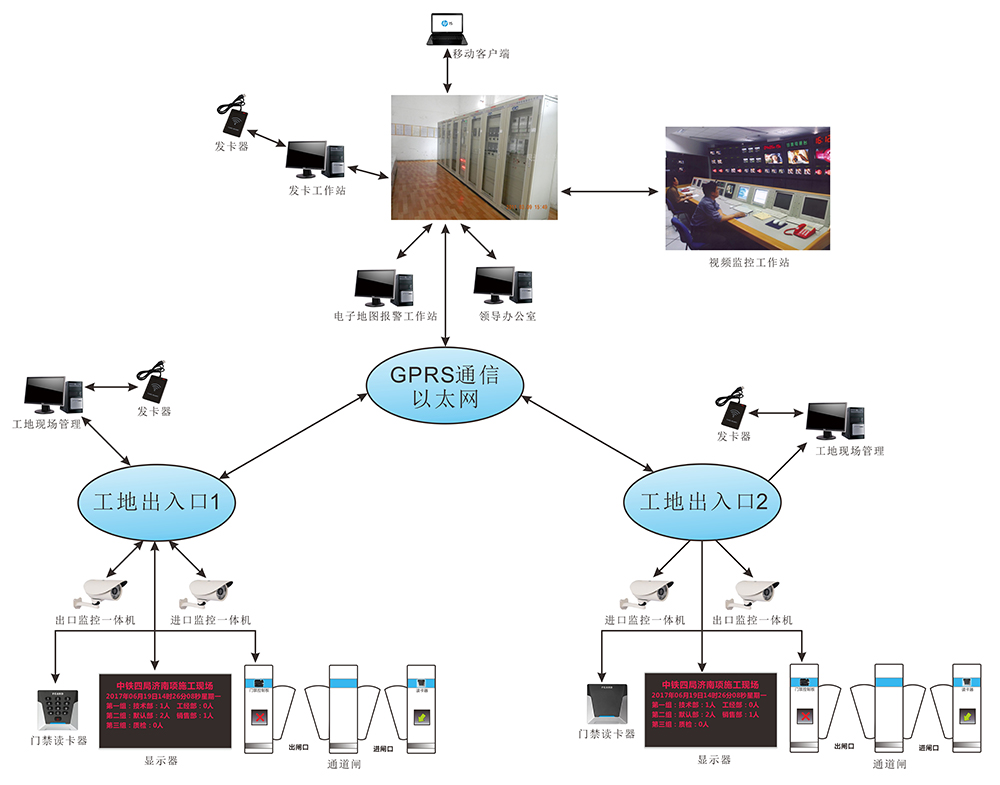

二、工地門禁系統結構圖:
工地門禁管理系統通過在大門口設置出入口控制,通過刷卡或其他識別方式(如密碼、指紋、人臉識別等)驗證開門來強化管理施工現場作業人員的進出與考勤,可以精確統計各個部門人員數量及名單等詳細信息,通過外接LED顯示屏實時顯示場內人員信息(LED屏可顯示進出的各部門人數,進出人員詳細信息等)。另外可在進出口安裝網絡攝像機對進出人員抓拍和錄像,與登記時存儲的圖片進行對比,記錄信息存儲到數據庫中,從實際意義上解決生產施工現場社會流動人員隨意出入、人員數量不明、信息不清的狀況,提升工地的安全秩序和工作質量。
三、工地門禁系統主要功能介紹:
1、實時監控
當人員進出刷卡或按指紋、人臉識別時,管理員可通過后臺軟件實時查看人員照片,姓名,卡號,部門等信息。
2、刷卡拍照
工地門禁系統可在出入口處安裝攝像頭,與工地門禁系統進行聯動。當人員進出刷卡或按指紋、人臉識別時,電腦軟件會抓拍一張照片,實時顯示人員照片,姓名,卡號,部門,可進行抓拍的照片與原始登記的照片進行對比,防止有人代刷卡的情況出現。

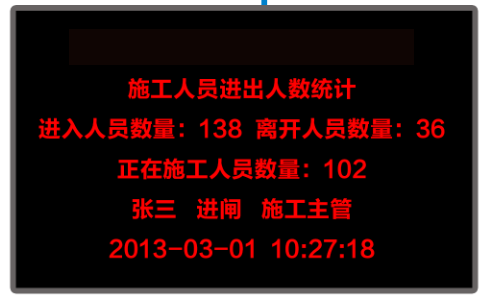

3、LED屏聯動控制
工地門禁管理系統在出入口處接入LED顯示屏。當人員進出刷卡或按指紋、人臉識別時,可實時的顯示通過人員姓名、工號,進場時間等,同時還可以顯示場內總?cè)藬?shù)、離開人數、工地里還剩下人數。當無人刷卡時,可設置在空閑時間,在LED屏幕上顯示歡迎詞、注意事項、施工進度等信息,顯示內容可自定義。
4、區域防潛回
工地門禁系統具有區域返潛回功能,啟用區域防潛回后,人員刷卡進入施工現場必須再次刷卡出去,才能再次刷卡進入(必須嚴格遵循進-出-進-出的模式),否則刷卡進入無效。此項功能為了防止卡片持有人進場后把卡給別人然后再次刷卡進入。
5、區域人數限制
工地門禁系統具有區域人數限制功能,啟用區域人數限制功能后,可以設置一個區域內人數最大量,限制人流,防止人數過多發生意外等情況(比如某地鐵工地限制現場人數1千人,如果進入人數達一千人,將限制人員的進入,必須出來一人才能放行一人)。
6、區域人數監控
工地門禁系統具有詳細的人員統計功能,系統會實時統計分析出每一個區域在場持卡人員數據,快速生成在場持卡人員名單,顯示持卡人員進場時的照片。一旦出現事故,在第一時間掌握第一手資料,方便管理人員查找異常進出人員,及時準確的發現異常情況。
7、非法卡報警提示功能
工地門禁管理系統具有非合法卡刷卡報警功能,對于沒有授權過的卡或黑名單的卡等刷卡,通道會發出聲光來提示報警,同時管理中心軟件也會實時彈出報警信息,所有報警信息都會保存,方便以后查詢調用。
8、支持考勤功能
每天都能夠?qū)崟r的查詢當天、當月、或指定任意時段的考勤記錄及考勤統計分析報表,并能輸出打印。管理人員能隨時查閱,當天、當月或指定任意時段內,哪些人遲到、早退、曠課等情況,均有詳細的日報表、月報表功能。
9、電子地圖功能
現場所有視頻攝像與通道設備,都能在電子地圖上進行綜合體現,能實時查看現場哪個通道有什么人員出入,保安人員能在電子地圖上,方便查看現場任意地點的攝像機圖像。如人非法人員進行,電子地圖顯示報警信息,并能立即彈出現場視頻。
四、工地門禁系統的主要設備組成:
工地門禁管理系統由門禁控制器、門禁讀卡器、門禁電源、監控攝像頭、人行通道閘、LED顯示屏、LCD電視屏、門禁發卡器等組成。
項目工地通過外接LCD顯示屏或LED顯示屏(如選用LED顯示屏需搭配TCP通訊卡),實時顯示場內人員信息(顯示屏可顯示進出的各部門人數、進出人員詳細信息等)。另外,可在進出口安裝網絡攝像機對進出人員抓拍和錄像,與登記時存儲的圖片進行對比,記錄信息存儲到SQL數據庫中,從實際意義上解決生產施工現場社會流動人員隨意出入、人員數量不明、信息不清等狀況,提升工地的安全秩序和管項目工地通過外接LCD顯示屏或LED顯示屏(如選用LED顯示屏需搭配TCP通訊卡),實時顯示場內人員信息(顯示屏可顯示進出的各部門人數、進出人員詳細信息等)。另外,可在進出口安裝網絡攝像機對進出人員抓拍和錄像,與登記時存儲的圖片進行對比,記錄信息存儲到SQL數據庫中,從實際意義上解決生產施工現場社會流動人員隨意出入、人員數量不明、信息不清等狀況,提升工地的安全秩序和管理漏洞等問題。理漏洞等問題。

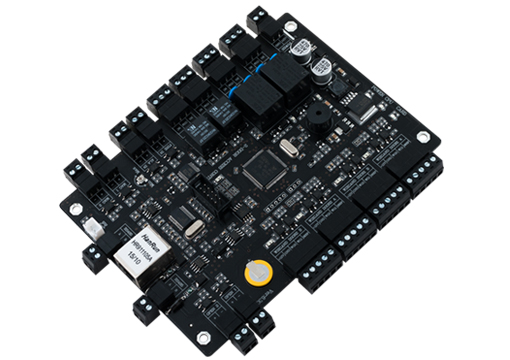

1、門禁控制器:
存儲感應卡權限和刷卡記錄,并處理所有讀卡器上傳信號,負責和計算機通訊和其他數據存儲器協調,配合管理軟件的智能處理中心。
?。?)32位核心處理器,F(xiàn)LASH存儲器
(2)內置消防報警輸入輸出與匪警報警輸入輸出,可外接報警擴展板支持,消防、匪警、防盜、毒氣等報警
?。?)采用多網絡架構設計,支持多電腦管理接入
?。?)支持語音輸出,可以有效引導用戶在特定狀態下了解當前事件
?。?)標準功能:
脫機運行、讀卡開門、密碼開門、時段控制密碼有效、讀卡+密碼開門、時段控制讀卡+密碼有效、手動輸入卡號+密碼開門、首卡開門、常開卡開門、遠程開門、遠程關門、定時開門、時段常開、實時監控、異常監控、電子地圖、脅迫報警、消防聯動、匪警報警、闖入報警、非法讀卡報警、掛失卡、黑名單讀卡報警、開門超時提示/報警、反潛回防尾隨、批量上傳、少量上傳、雙門互鎖、多門互鎖、多卡開門、鍵盤操作、緊急關門、門禁考勤、64組開門時段、節假日等
?。?)專業功能:
卡片回傳、記錄修復、防探測鎖定、讀卡校驗、全卡開門、全卡開門+自動注冊、IC卡寫數據發卡、主板蜂鳴器開關、時鐘自我修正、內外認證開門、N+1認證開門、門內人數查詢、報警后電話連線通知、設備已運行天數、遠程硬件程序升級等。
(7)全新功能:
讀卡器線路異常檢測與提示、語音提示指引、系統環境溫度檢測、輸入電源溫度監測、試用期限、門禁在線巡更、卡有效期過期提前提示、智能的時鐘誤差每天自我修正、出門開關受時間段控制、遠程讀卡拍照、防盜報警主機功能、讀卡間隔設置、門磁報警時間段管理、通信加密數據、卡片有效次數、容量自行擴展、WIEGAND鍵盤發卡等新功能。
?。?)具體參數:
工作電壓:DC12V
工作電流:<350mA
溫濕度:-5至65度(10-90%RH 無霜)
管理門數:2
讀卡器數:4
出門開關:2
門磁接口:2
消防聯動:1
匪警聯動:1
語音喇叭:1
報警擴展:4入4出(消防、匪警、防盜、毒氣)
讀卡協議:Wiegand26\Wiegand34\Wiegand 66
注冊卡數:156000(可擴容)
記錄容量: 250000(可擴容)
通信類型:RS485+TCP/IP
通信距離:RS485(1200米) TCP/IP(100米)
Wiegand:80米-100米
尺寸:150 × 110 × 20mm

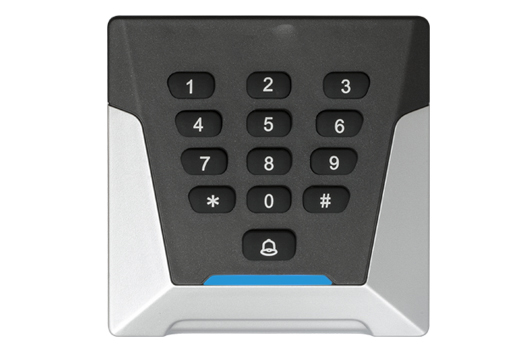

2、門禁讀卡器:
通過射頻感應原理,識別感應卡內置加密卡號。
具體參數:
工作電壓:DC10.8-13.8V -> 標準直流12V
有內置天線
工作電流:50-70mA
通訊距離:120米
傳送方式:實時
讀卡速度:<0.2秒
讀卡間隔:<0.5秒
工作濕度:10-90%
內置喇叭、內置LED
工作溫度:-35℃-75℃
讀卡頻率:125KHz/13.56MHz
聯網方式::Wiegand 26bits/Wiegand 34標準格式數據輸出
外殼材料:PVC及噴漆 -> 內部灌黑色樹脂膠(可有效防水)
感應距離:0-60mm(ID卡) 0-50mm(IC卡)
支持:ID卡、普通IC卡、HID卡、二代身份證、IC卡、CUP卡、NZU卡、居住證、NZU手機
尺寸:87 × 87 × 23mm

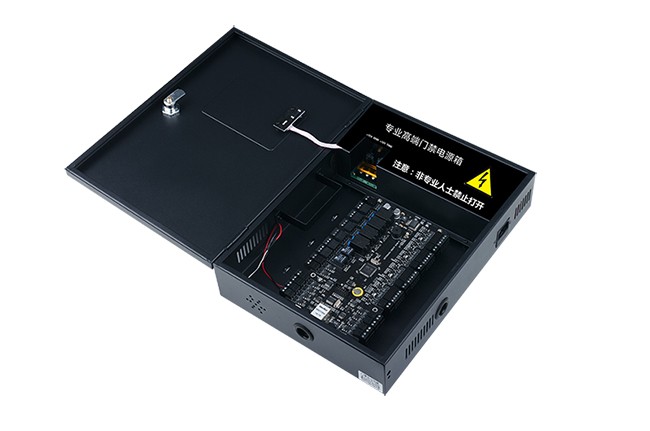

3、門禁電源:
兩路電源輸出,一路給控制器和讀卡器供電,一路給電鎖供電;并且支持雙路互鎖保護,即防止主控電源異常后,電鎖電源持續工作而引起的打不開門。
專用豪華機箱、內侄專用電源與保護蓋,支持AC220V輸入,DC12V3.5A輸出,自帶保險電路;瞬間電流:5A;持續電流:3.0A;工作溫度:-20℃至+60℃;工作濕度:≤90%RH;電池:內置;尺寸:327×238×77mm

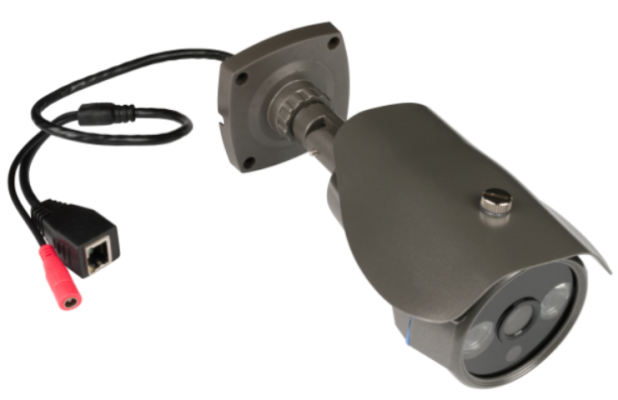

4、監控攝像頭(兼容??怠⒋笕A):
與路由器連接,對接到LED門禁系統上,實現刷卡拍照功能。
真彩型100萬以上像素,分辨率 1280*720、規格:90防水殼、傳感器:高清CMOS、接口:網絡+電源、紅外:進口點陣雙燈 鏡頭 鏡頭:6、8、16可選。

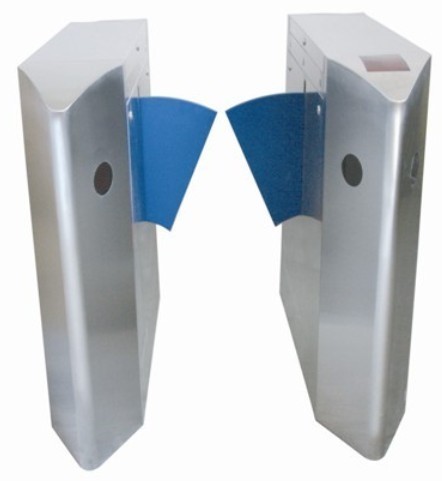

5、人行通道閘:
搭配工地門禁系統使用,控制人員進出管理。
電 源:AC220V±10V,50Hz
工作環境溫度:-15℃—70℃
擺門運行時間:約2s
相對濕度:小于95%,不凝露
驅動電機:直流電機 30W/24V
最大通道寬:<900mm
通行速度:25人/分鐘(擺閘)
通信接口:RS485電器標準
通信距離:<1200
輸入接口:開關信號(COM口為地)
工作模式:單向/雙向(可調)
讀寫方式:IC卡/ID卡/磁卡/條碼儀等
材 質:304
重 量:65kg
顏 色:不銹鋼拉絲或噴塑,顏色任選
尺 寸:1200×280×990MM
輸入接口:+12V電平信號或脈寬>100ms的DC12V脈沖信號 驅動電流>10mA
6、LED顯示屏:
與工地門禁系統搭配使用,人員刷卡時顯示信息內容。
可根據顯示內容定制大小尺寸、支持多種顯示模式、支持TCP/IP通信方式,可選紅色、藍色、綠色、黃色、帶外筐、含電源。

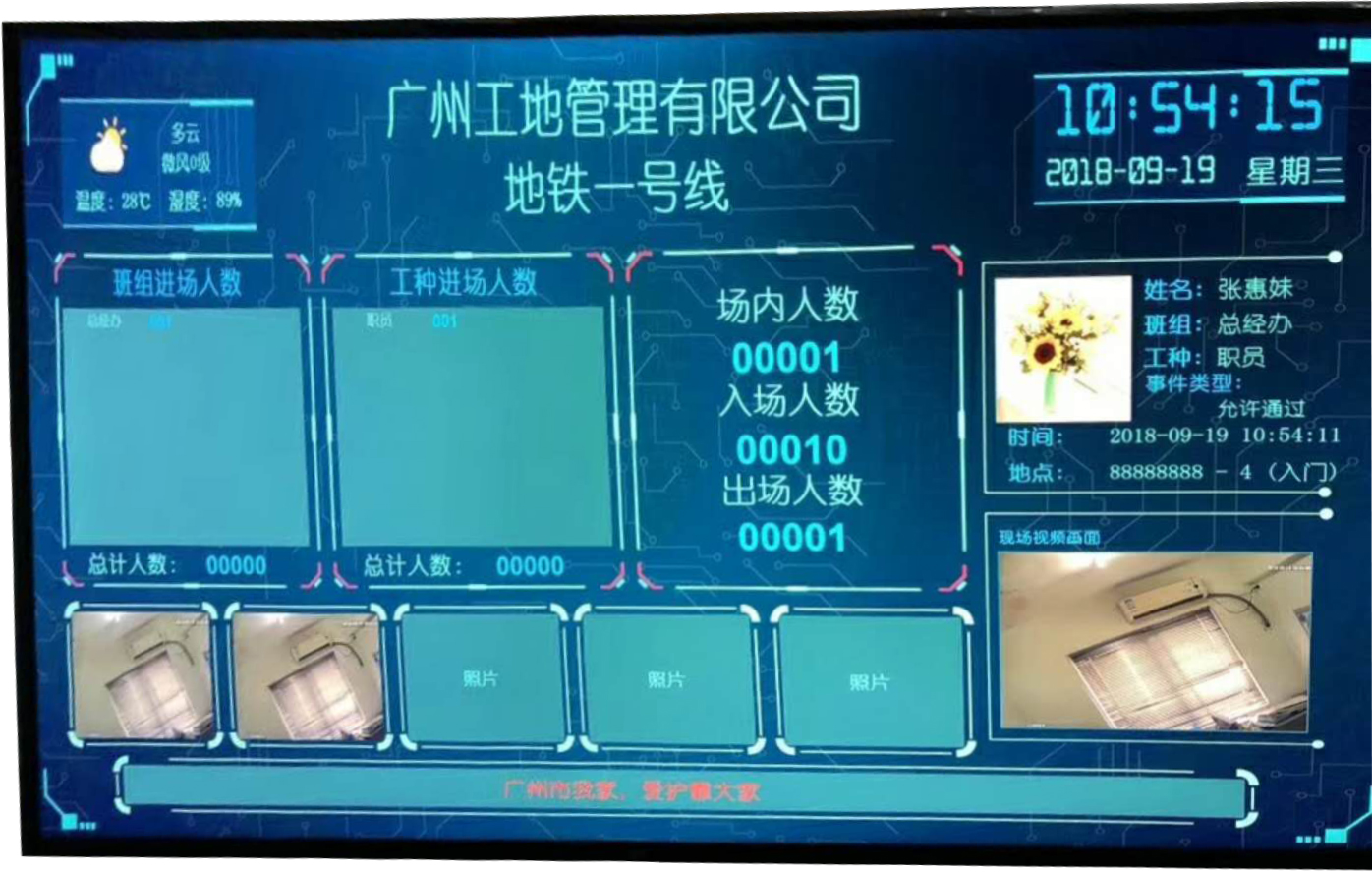

7、LCD顯示屏:
1、LCD屏必須是4k超高清(3840×2160);
2、電腦主機必須有HDMI視頻接口;
3、通過HDMI高清接口線,一邊連接4K電視,一邊連接電腦。
4、LCD顯示屏上可以顯示監控內容、刷卡拍照內容、人員照片等信息
根據客戶需要在ZUARD3500T軟件中輸入對應的公司名稱和區域名稱。
區域、語音、刷新頻率、公告、照片、天氣預報、視頻預覽七大參數,根據客戶需要進行相應參數的設置。

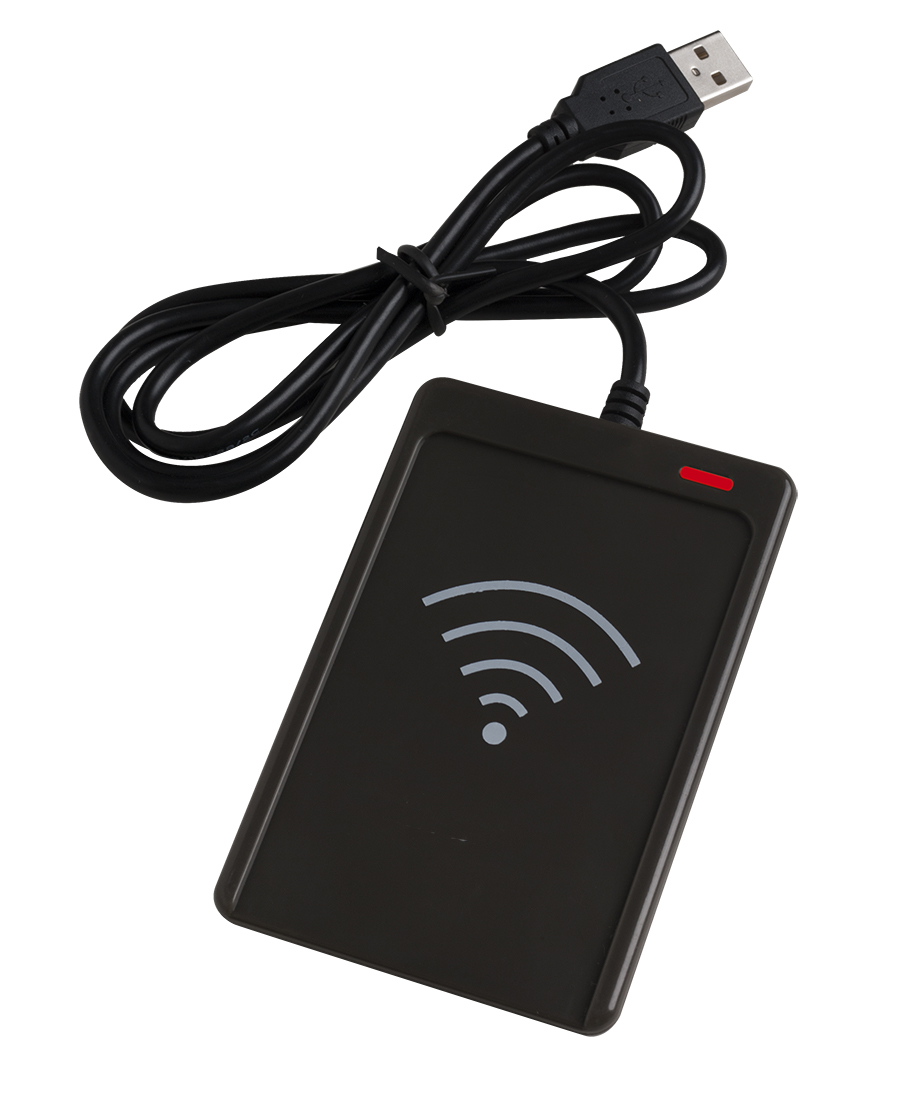

8、門禁發卡器:
通過USB方式與電腦連接,對人員信息進行授權管理。
供電:USB直接供電 (5VDC 小于100毫安)
支持:IC卡、ID卡、身份證、CPU卡、NZU卡的讀,并支持IC卡與CPU卡的寫操作
讀卡距離: 1-6cm(該參數為實際距離,感應的距離和卡片的類型相關)
外觀尺寸: 99×66×13mm
