ZU-80系列微型ID卡讀卡模塊

...

全國熱線

400-6537-085

  • 產品說明

      產品介紹

    讀卡模塊

      ZU-80型ID卡讀卡模塊是深圳市中優智能電子有限公司的一款高性能的專用于EM4100兼容格式ID卡解碼的125KHz射頻卡讀卡模塊,可廣泛應用于射頻讀卡器、考勤機、門禁、收費機等身份識別系統、防偽系統、互動玩具及生產過程控制等多種無線射頻識別(RFID)系統。ZU-80型ID卡讀卡模塊采用微型16位單片機作為處理器,采用雙面貼片加工工藝,使其產品整體體積20MM*20MM,但在讀卡性能上切并不比其它模塊差,讀卡速度可在0.05秒內完成。

      通過實驗測試,該讀卡模塊采用特定線圈讀卡距離可達0.31米,功耗只有30mA,是目前國內外體積小,最新使用的ID卡讀卡模塊產品。ZU-80型ID卡讀卡模塊支持一組蜂鳴器驅動控制輸出,在讀到卡后,ZU-80將驅動該腳。同時ZU-80還支持一組LED燈控制輸出讀到卡后,ZU-80將驅動該腳,該兩腳可以做為讀卡器蜂鳴器與LED控制腳,使該讀卡模塊容易的實現WG26讀卡器功能。

      讀卡模塊特點:

      1、支持外接收發天線;

      2、超小型封裝;

      3、最遠作用距離達至310mm;

      4、典型解碼時間小于100ms;

      5、單電源供電,低功耗設計;

      6、支持韋根(Wiegand26)接口;

      7、支持EM 4100兼容格式ID卡(64Bits,曼徹斯特編碼);

      8、封裝設計適用于惡劣工作環境;

      9、支持蜂鳴器驅動控制輸出(讀卡鳴叫一聲);

      10、支持LED驅動控制輸出(讀卡亮燈一次);

      11、內置看門狗電路,有效防止系統死機。

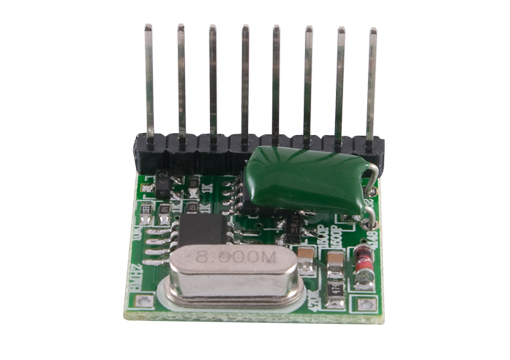

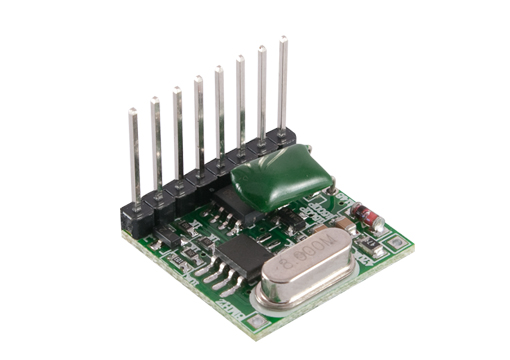

    讀卡模塊

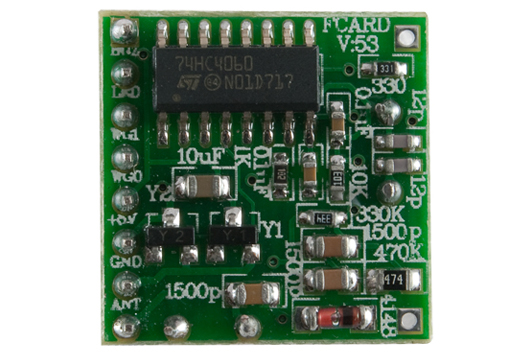

    讀卡模塊正面

      技術參數:

      1、極限參數

      2、規格:(除特別說明,所示規格取自TA=25℃及VCC=+5V工作條件下).

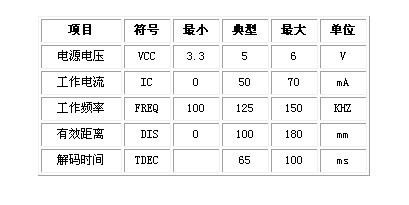

    讀卡模塊技術參數

      3、尺寸:(20mm X 20mm X8mm(含塑料外殼后是24mm X 24mm X10mm)

    讀卡模塊的尺寸

      第1腳為:BUZ (蜂鳴器驅動腳,輸出高電平);

      第2腳為:LED (讀卡指示燈驅動腳,輸出低電平);

      第3腳為:WG1(數據輸出1);

      第4腳為:WG0(數據輸出0);

      第5腳為:VCC(+5V);

      第6腳為:GND;

      第7、8腳為:TNA(線圈)。


      各種天線的外型:
