ZU-90 標準型讀卡模塊

...

全國熱線

400-6537-085

  • 產品說明

      產品介紹

    標準讀卡模塊

      ZU-90 標準讀卡模塊

      ZU-90型是一款兼容國際8112讀卡模塊標準的高性能的專用于EM4100兼容格式ID卡解碼的125KHz射頻卡讀卡模塊,ZU-90采用超低工作電壓工作電路,最低DC3V即可工作,電流小于50MA,采用特定讀卡線圈讀卡距離最可達0.31米,標準讀卡線圈可達到0-180MM,讀卡速度小于0.1秒。ZU-90內置看門狗電路,有效防止系統死機。支持國際標準WIEGAND26協議輸出,支持一組蜂鳴器控制輸出、支持一組LED讀卡指示燈,簡單經濟的實現門禁讀卡器功能。目前ZU-90讀卡模塊廣泛應用于射頻讀卡器、考勤機、收費機等身份識別系統、防偽系統、互動玩具及生產過程控制等多種無線射頻識別(RFID)系統。該讀卡模塊質量好故障率小于0.02%。

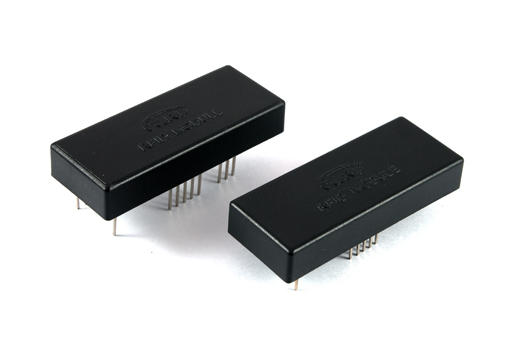

      產品圖片:



      產品特點:

      支持外接收發天線;

      最遠讀卡距離達至310mm;

      典型解碼時間小于50ms;

      單電源供電,低功耗設計;

      支持韋根(Wiegand26)及ABA接口;

      支持EM4100兼容格式ID卡(64Bits,曼徹斯特編碼);

      引腳排列與40PIN IC插座兼容;

      封裝設計適用于惡劣工作環境;

      小型封裝:長60mm、寬25mm、高10mm。

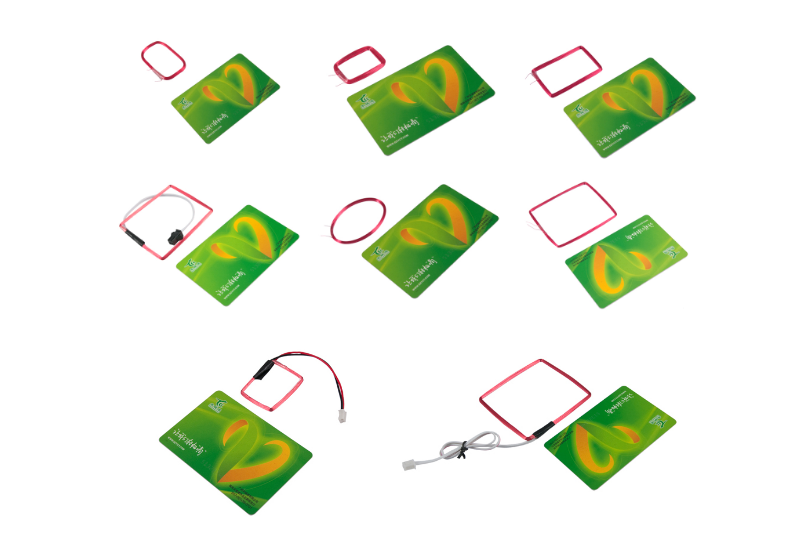

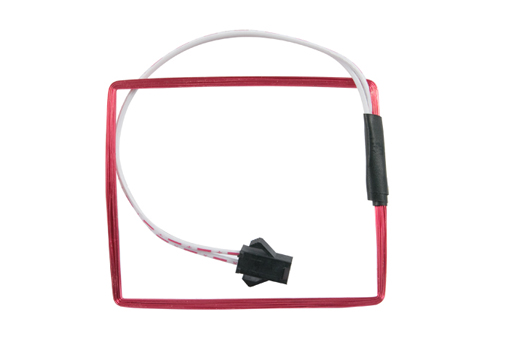

      天線的外型:

    讀卡模板



      本公司提供天線形狀與大小定制

      電源特性:

      電源電壓:DC 3 - 5 V

      工作電流:30 - 50 mA

      工作頻率: FREQ 100-150 KHZ (標準為125KHz)

      有效距離: DIS 0-180 mm (特制天線可達31CM)

      解碼時間: TDEC 65- 100 ms

      工作溫度: TOPR 0~+70 ℃

      貯藏溫度: TSTR  -55~+125 ℃

      管腳排列:(采用DIP-40封裝格式)

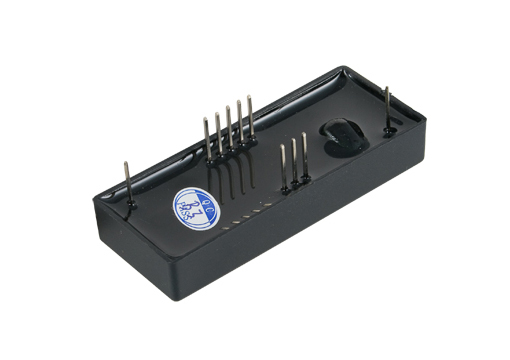

    讀卡模塊

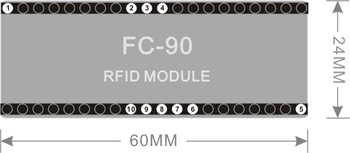

      管腳排列圖:

    讀卡模板的管腳排列


      1、ANTENNA1 外接天線;

      2、BUZ 外設控制蜂鳴器;

      3、LED 紅色指示燈;

      4、SEL WG、ABA輸出方式轉換;

      5、ANTENNA2 外接天線;

      6、HOLD(CP) 卡在位或ABA信號保持;

      7、WG1(CLK) 、232 韋根數據1輸出或ABA時鐘輸出或TTL232輸出;

      8、WG0(DATA) 韋根數據0輸出或ABA數據輸出;

      9、GND 地;

      10、+5V 正電源。
