400-6537-085產品介紹
ZU-R05A是一款用于車輛出入、家校通人員讀卡等遠距離識別管理的讀卡模塊。ZU-R05A由一組高效2.4G藍牙卡識別電路與一路門禁控制電路組合設計而成,具備讀卡與門禁管理雙重能力。支持1組Wiegand輸出、1組讀卡使能輸入、1組開門繼電器輸出、1組報警繼電器輸出,采用RS485、TCP/IP雙重通信方式,支持存儲5.5萬張用戶卡與22萬條記錄。
產品參數
工作電壓:DC12V
工作電流:<500mA
工作溫度:-25℃至75℃
工作濕度:10%-90%
工作頻率:2.4GHz
工作模式:門禁一體機模式、純讀卡器模式
讀卡能力:1000張/秒(純讀卡器模式)、20張/秒(門禁一體機模式),60時速內不減速刷卡
讀卡速度:0.5s-60s
通信間隔:0.5s-60s
讀卡距離:近(0-8米)、中(0-20米)、遠(0-120米)三種模式可選
卡片容量:55000組
讀卡記錄:220000條
讀卡類型:ZU-L2.4兼容格式藍牙卡
通信方式:RS485:1組、 TCP/IP:1組、 Wiegand26/34讀卡器:1組
數據速率:19200bps(RS485) 、10/100M (TCP/IP)
繼電器:1組門禁控制繼電器輸出、1組報警繼電器輸出
主板尺寸:長80mm×寬60mm×高10mm
卡片電池壽命:2年(卡片發送周期為0.5秒)至10年(卡片發送周期為30秒)
產品優勢:
1、讀卡模塊支持純讀卡與讀卡門禁兩種工作模式,可適用于不同場合;
2、靈活性強,讀卡距離有近、中、遠三種距離模式供選擇;
3、讀卡能力強,能進行快速精準計算;
4、讀卡距離遠,讀卡速度快;
5、系統采用高頻傳輸信號,不受雨、雪天氣的影響;
6、兼容性強,多組數據接口輸出。

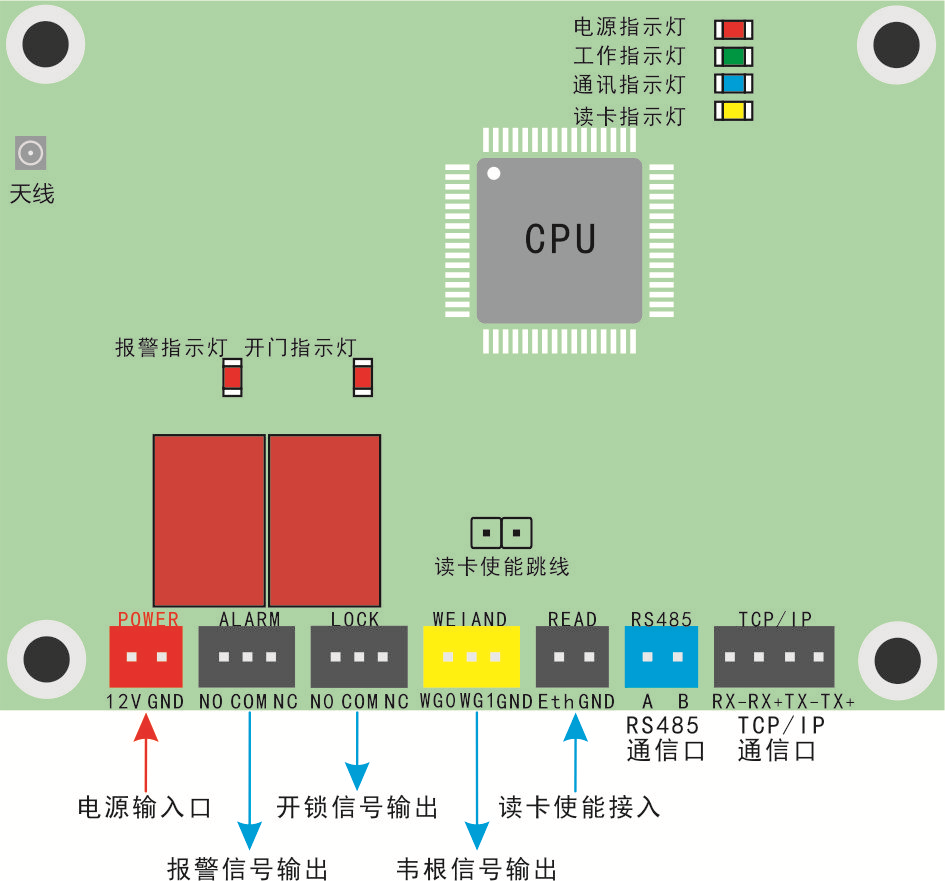

產品外觀介紹:

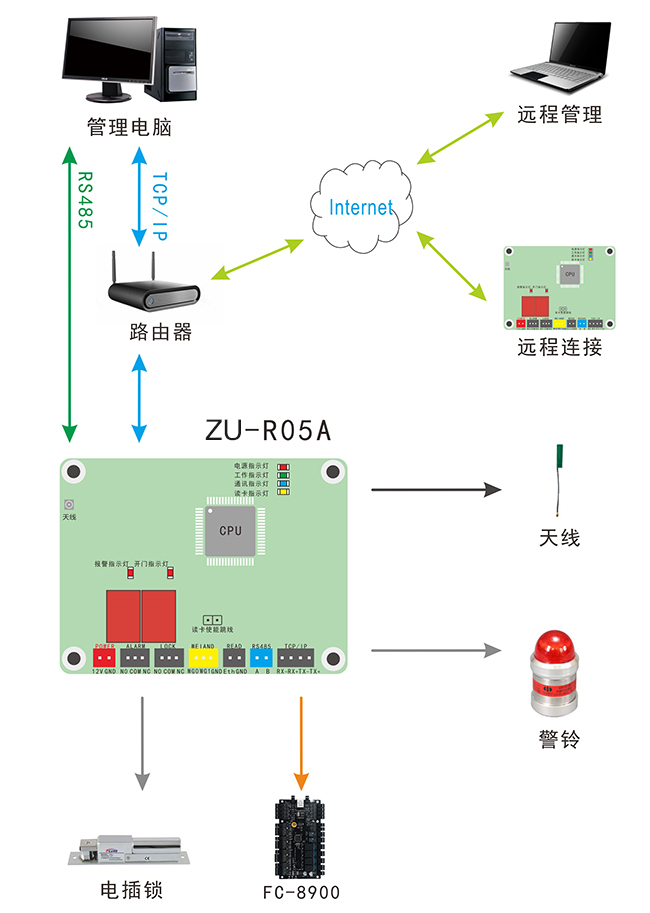

系統結構圖:

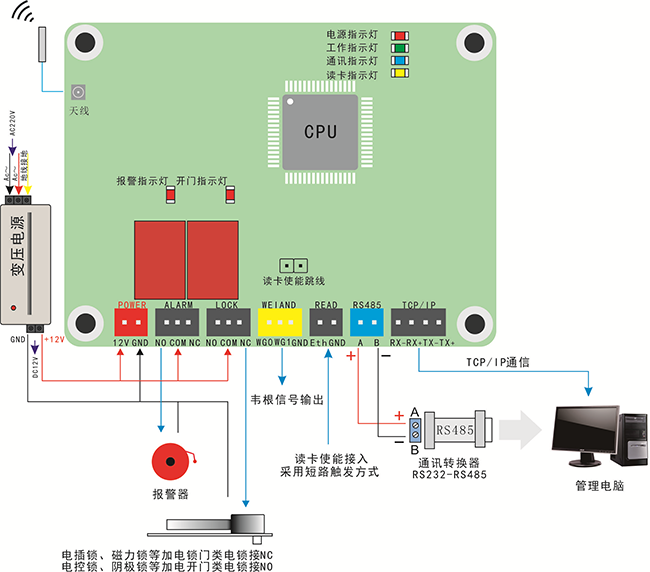

產品連線:
應用須知:
1、安裝時應注意防雷事項;
2、讀卡模塊應避免在高壓附近環境工作;
3、電源應采用穩壓DC12V電源;
4、電源應保證DC12V 1A以上電流,保障讀卡模塊所需電力;
5、應避開同類設備,同類設備會互相干擾;
6、卡片不能被金屬包裹,金屬會屏蔽讀卡;
7、卡片電池壽命由卡片發送周期來決定,周期越長電池壽命越長,請根據實際需要調整發送周期;
8、“讀卡模式”下不做權限判斷,不開門也不產生記錄,1秒鐘可讀取1000張卡(此模式普遍應用于家校通系統);
9、“門禁模式”下支持權限判斷,可判斷卡片是否為合法卡。支持開門、保存讀卡記錄。1秒鐘可處理20張卡的讀取、權限判斷、執行開門或報警、保存記錄等(此模式普遍應用于停車場系統);
10、RS485、WIEGAND等通信帶寬較小,當讀卡模塊一次性讀到多張卡時,卡片會有一個排隊傳送數據的過程;
11、各通信接口的接線距離應嚴格按要求來進行。TCP/IP線在100米內,RS485線在1200米內;
12、交流電源線長度不能超過100米,直流電源線長度不能超過20米;
13、讀卡使能接口處于短路狀態時,支持讀卡。不處于短路狀態時,不讀卡。

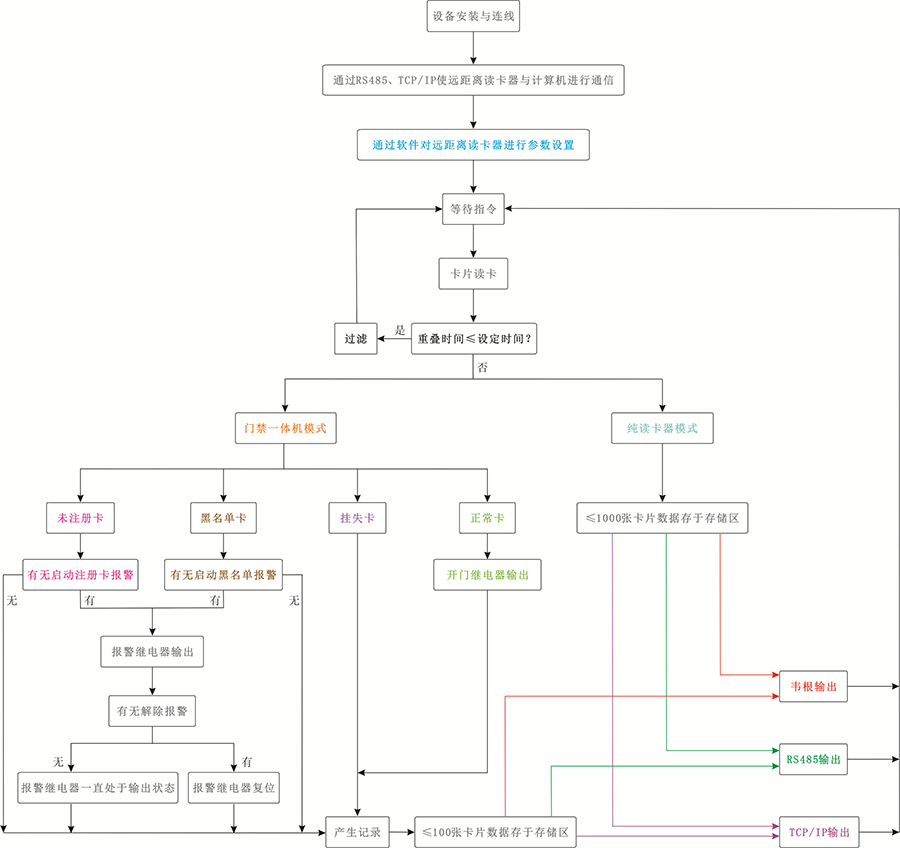

工作流程:
產品防雷事項:
1、為保證防雷效果,可對實芯線路加裝相應的防雷器,并按照標準做好布線、接地等工作。防雷器到保護設備間的連線應盡量短,不宜超過0.5米。
2、防雷器均須保證接地良好,符合國家標準。
3、整個布線采取屏蔽處理,并將屏蔽線兩端接地,或埋地布線。
4、網絡線、RJ-45接頭應采用正規產品,線序正確、接頭制作良好。
