產品介紹
ZU-100多功能讀卡模塊
ZU-100讀卡模塊是ZUARD公司的一款高性能的專用于EM4100兼容格式ID卡解碼的125KHz射頻卡讀卡模塊,ZU-100系列模塊提供WIEGAND26、WIEGAND34、ABA與TTL232通信協議于一體,采用精密集成技術設計,讀卡、分析與輸入輸出制于一體,可獨立完成對卡片解碼工作。ZU-100讀卡模塊內制讀卡器LED與蜂鳴器控制引腳,通過該讀寫模塊外接7805、蜂鳴器與LED指示燈可輕松制作ID卡讀卡器。是目前我司多款I(lǐng)C卡讀卡器內部模塊。
ZU-100系列讀卡模塊(讀寫模塊)可廣泛應用于射頻讀卡器、考勤機、收費機等身份識別系統、防偽系統、互動玩具及生產過程控制等多種無線射頻識別(RFID)系統。
產品特點:
1、支持外接收發天線;
2、最遠作用距離達至150mm;
3、典型解碼時間小于100ms;
4、單電源供電,低功耗設計;
5、支持韋根(Wiegand26、34)、RS232及ABA接口;
6、支持EM4100兼容格式ID卡(64Bits,曼徹斯特編碼);
7、引腳排列與40PIN IC插座兼容;
8、封裝設計適用于惡劣工作環境;
9、支持蜂鳴器與LED控制器輸出。

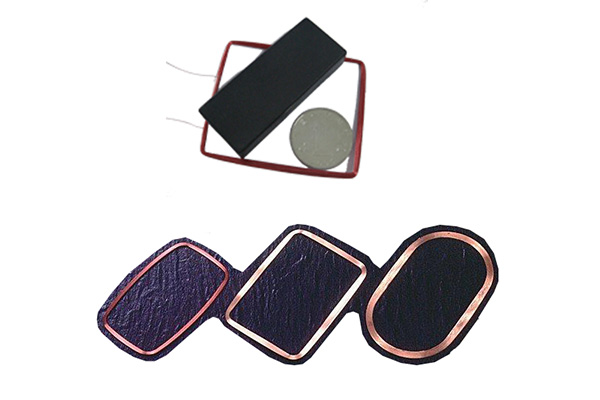

?。ㄗx寫模塊)天線形狀與大小可以定制
電源特性:
電源電壓:DC5 - 6V
工作電流:50 - 70 mA
工作頻率: FREQ 100-150 KHZ (標準為125KHz)
有效距離: DIS 0-150 mm
解碼時間: TDEC 65- 100 ms
工作溫度: TOPR 0~+70 ℃
貯藏溫度: TSTR -55~+125 ℃

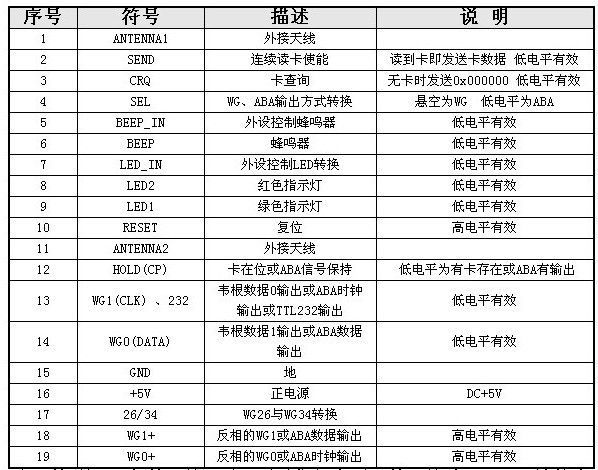

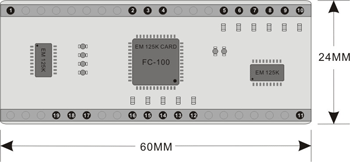

管腳排列:(采用DIP-40封裝格式)
注:第4腳SEL與第17腳26/36同時位低電平,第13腳為RS232(波特率9600)輸出(五個字節)。
TTL232:
兼容ZUARD一卡通管理系統,支持:門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理,實現一卡一庫真正的一卡通系統。
