產品介紹
ZU-YM7F可視門鈴是ZUU中優智能新推出的“可視門禁套裝”,采用了國際通用4芯線結構設計??梢曢T鈴主要用于住宅樓、別墅、辦公室、公共樓宇等場所。本產品支持感應卡開門、密碼開門、感應卡+密碼開門、室內控制開門等4種開門方式。
可視門鈴具備門禁的功能,門禁編程設置直接在鍵盤上進行,無需電腦,操作更加簡單方便。門禁鍵盤有自鎖功能,用戶可自行設置鍵盤錯誤次數及預設鍵盤自我鎖定時間,可有效防止探測開門密碼;具備防拆報警功能,在工作狀態下拆卸設備,將啟動報警輸出;支持最大存儲一千組卡片;采用非易失性存儲器,斷電不丟失卡片數據。本產品采用先進的技術和最新的芯片,極大提高了系統的穩定性和耐用性,同時使傳輸距離更遠。
產品參數
1)室外機
工作電壓:DC915V(建議14V)
工作電流:<200ma
工作溫度:﹣40℃至55℃
工作濕度:10%-90%
成像角度:水平150o
夜視光源:紅外夜視燈
讀卡類型:EM格式ID卡
電鎖類型:加電開門鎖、加電關門鎖
開鎖方式:室內控制開鎖、密碼開鎖、感應卡開鎖、感應卡+密碼開鎖
外觀體積:108×168×54mm
2)室內機
工作電壓:DC915V(建議14V)
工作電流:≤500ma
工作溫度:﹣40℃至55℃
工作濕度:10%-90%
功耗:待機:<0.5w 工作:<10w
顯示屏:七寸彩色液晶顯示屏
自動關機時間:監視定時:30S;對講定時:60S
安裝方式:免提壁掛
外觀體積:243×152×28mm
產品優勢:
1、具有免提、監視功能;
2、具有訪客呼叫自動顯示功能;
3、高保真可視雙向?qū)χv,對講質量好;
4、采用高清晰度的攝像頭和全新七寸彩色屏,以及先進合理的電路設計,顯示的圖像清晰、細膩、畫面穩定;
5、設有紅外夜視燈;
6、在無托機盒情況下,可實現1托2;
7、具備獨立門禁一體機功能;
8、布線簡單、安裝方便、易于維護;
9、室內機為薄壁掛式設計,美觀大方,輕巧靈便,占用空間小。
門禁功能使用:
1、初始化:將RESET按鈕按住,等待2秒聽到提示音(滴)后松開,可視門鈴門禁將管理密碼恢復為出廠默認值(1234),如果繼續按住RESET 5秒聽到初始化提示音(滴滴滴)后可斷開RESET鍵,此時門禁一體機自動進行初始化工作,直到門禁發出結束提示音后完成。初始化設備,所有卡片數據、管理密碼等全部清除或恢復為出廠默認值。(刪除所有卡、恢復所有參數、恢復管理密碼:1234)
2、門禁編程設置:登錄編程狀態:鍵入* + 編程密碼 + # 默認管理密碼:1234;退出管理狀態:鍵入 * *

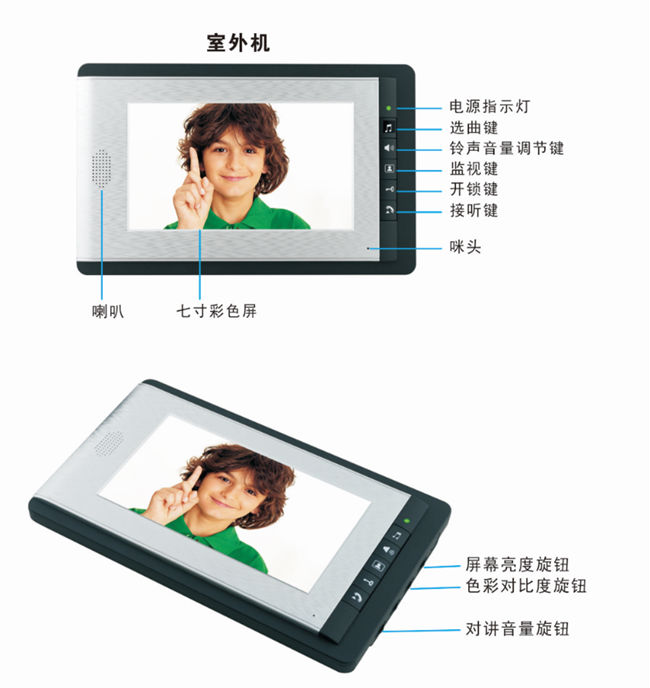

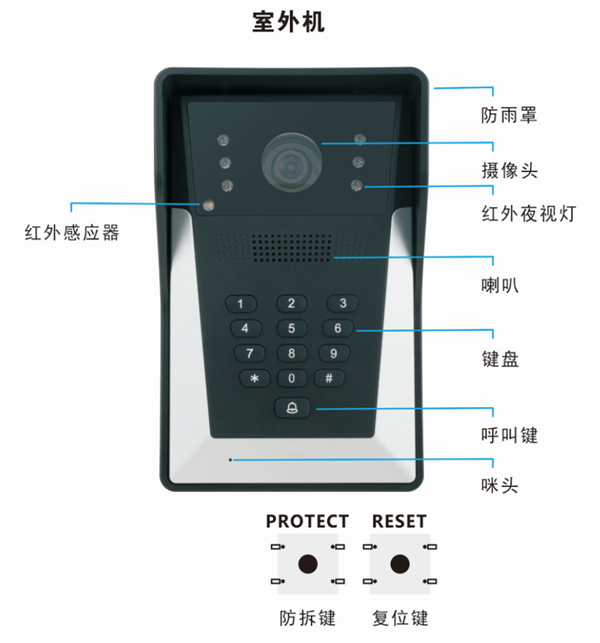

產品外觀介紹:
安裝布線要求:
1、0-30米連線要求:需要采用4芯0.5平米的超五類線或者電話線(RVV4芯*0.5mm);
2、30-50米連線要求:需要采用4芯0.75平米的純銅電線(RVV4芯*0.75mm);
3、50-100米連線要求:需要采用4芯1平米的超五類純銅電線(RVV4芯*1.0mm);
產品系統結構圖:
產品連線圖:
可視門鈴連線圖

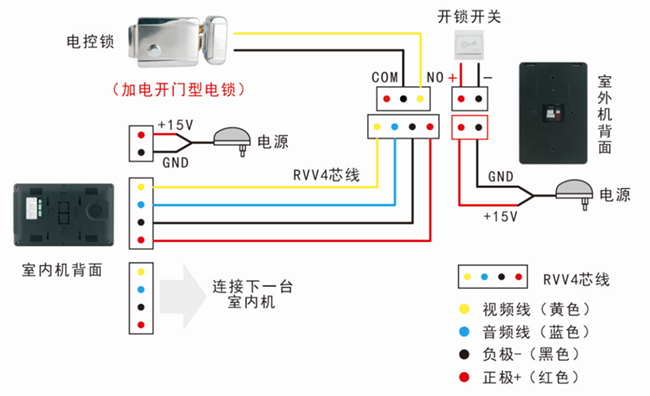

可視門禁套裝連線圖(接電控鎖)
具體安裝圖如下:

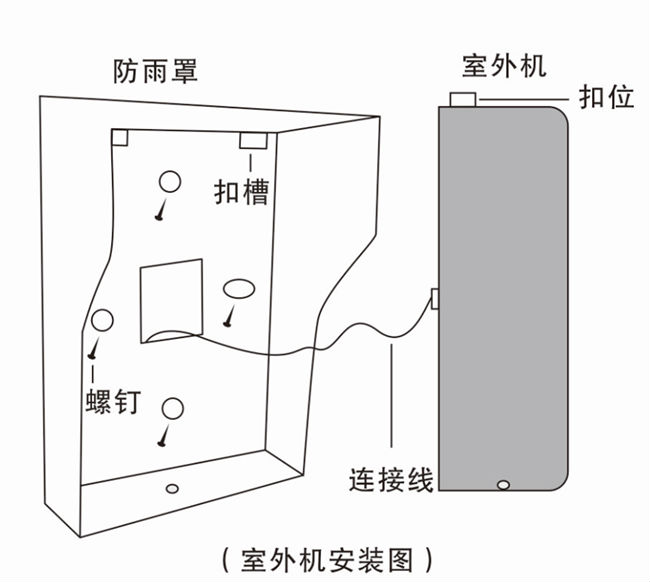

1)室外機安裝圖:

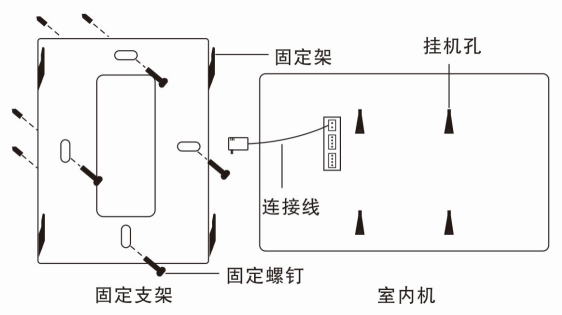

2)室內機安裝圖:
注意事項:
1、避免將室內與室外機安裝在屏幕或攝像頭遭受陽光直接照射的地方;
2、設備安裝連線時,室內機與室外機之間的連線不宜太長,也不能太細;
3、電壓的正常工作范圍為DC12V-15V,且電源線不宜太細;
4、不宜在一個插座上接很多電源插頭;
5、長時間不使用設備應將電源線拔掉;
6、不宜將可視對講系統靠近強磁場的地方。(如:馬達、無線電臺等,以免影響通話質量) ;
7、不宜直接向設備噴水或其他液體。(不可用濕手操作設備);
8、切勿重?fù)粼O(shè)備;
9、切勿將設備安裝在靠近氫氣和有毒氣的地方;
10、切勿使用清潔劑或其他化學溶劑擦拭設備機殼或屏幕。(為了保證畫面質量,可用軟布擦攝像頭和屏幕)。
配件清單:
兼容ZU一卡通管理系統,支持:門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理,實現一卡一庫真正的一卡通系統。
