產品介紹
ZU-500型IC卡讀卡模塊
ZU-R500型讀卡模塊是基于13.56MHz頻率的IC卡讀卡模塊,可支持mifare1 S50/S70、mifare0 ultralight、mifare Pro、mifare desfire等兼容格式IC卡,采用WIEGAND26協議輸出,內置看門狗電路,DC5V工作電壓,讀卡有效距離DIS 0-100 mm,解碼時間: TDEC 65- 100 ms。
我公司提供多款讀卡天線選擇,滿足不同外型尺寸的需要,ZU-R500讀卡模塊它采用超小型、超大規模集成電路封裝,具有易用、可靠、多樣和體積小等特點,可幫助您方便、快捷地將當今最流行的非接觸式IC卡技術融入您的系統中,提高您的產品檔次。

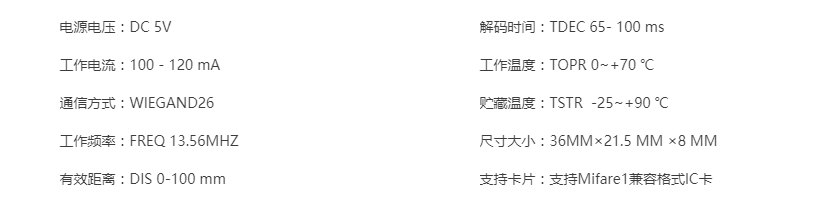

產品參數

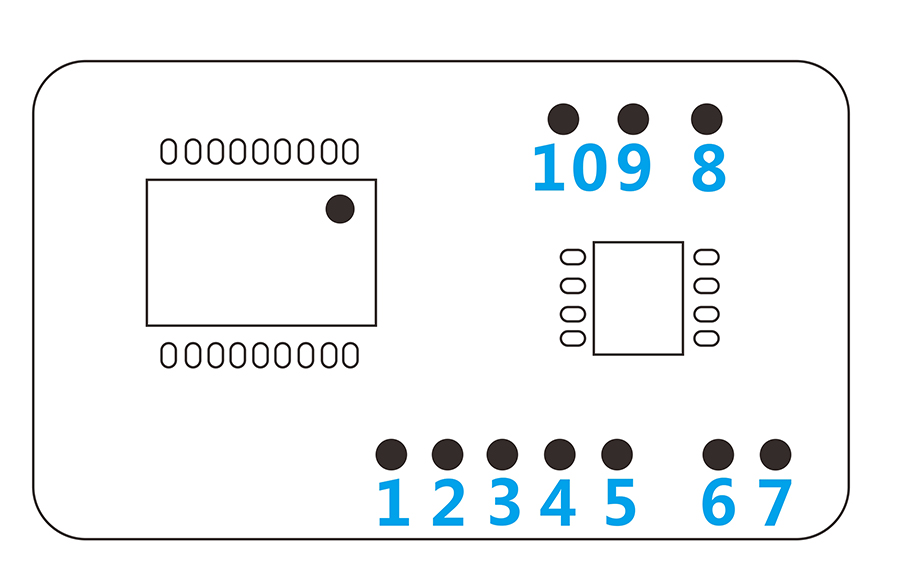

IC卡讀卡模塊底部圖
管腳說明:
1、WD0 韋根數據0輸出或ABA數據輸出;
2、WD1 韋根數據1輸出或ABA時鐘輸出;
3、HOLD 韋根保持輸出;
4、TX1 天線輸出驅動1;
5、TX2 天線輸出驅動2;
6、AGND 模擬地。已在模塊內部與數字地相連;
7、RX 接收信號輸入。直接由天線回路接入;
8、DGND 數字地;
9、DVCC+5V電源;
10、NRST 低有效復位端。

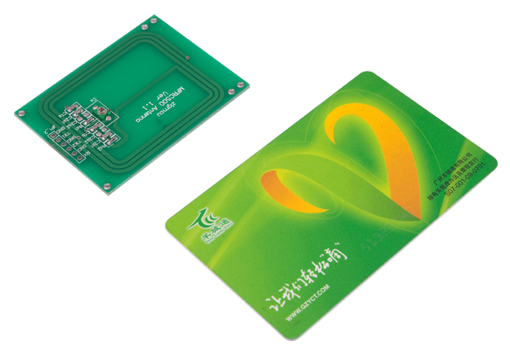

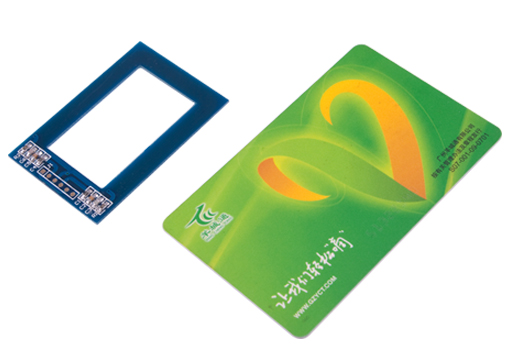

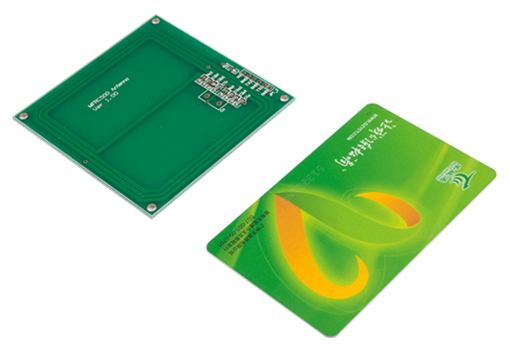

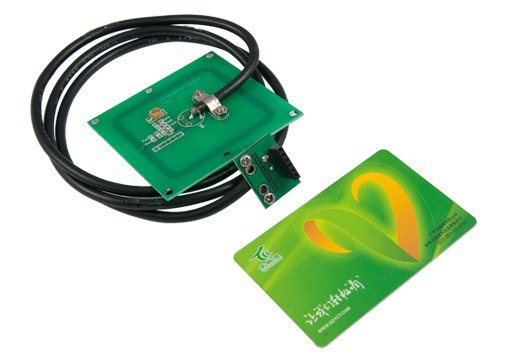

天線圖:
