產品介紹
ZU系列電鎖采用經過氧化處理的鋁合金外框,內部采用精品耐高溫電磁吸機芯,加灌進口環氧樹酯而成。ZU系列磁力電鎖做工精細,堅固耐用。磁力鎖(電鎖)在工作時有效產生280公斤吸合力,將門與鎖牢固吸合從而關門,磁力鎖(電鎖)型號中,帶L型號之磁力鎖還帶有LED工作指示燈,用于提示該磁力鎖當前工作狀態,個別型號磁力鎖內制延時電路,在感應到門關好后,延時0、1、3、5、9秒電鎖啟動關門。
磁力鎖的特點
磁力鎖采用電磁細合工作原理無機械結構,壽命是電鎖中最長的一種,所以近年來使用磁力鎖的用戶也越來越多,一般磁力鎖推薦安裝在木門、玻璃門、金屬門等。近些年來中優智能ZU系列電鎖遠銷歐美市場,其品質優良受到眾多國外經銷商的青睞。同時產品獲得歐盟CE認證、俄聯邦PCT認證、中國公安部MA認證等,擁有先進技術及質量保證。
單門磁力鎖

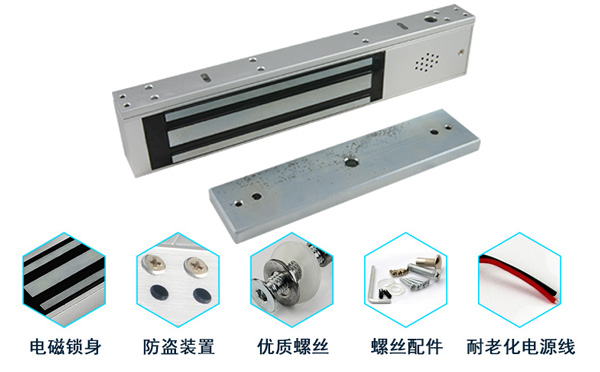

ZU-280KG單門磁力鎖
技術參數:
輸入電壓:DC12V/24V+10%
工作電流:DC12V/480mA 24V/240mA
最大拉力:280kg(600Lbs)直線拉力
工作溫度:-10至55℃
適用濕度:0-95%(相對濕度)
耐用設計:通過50萬次測試
產品重量:2kg
鎖 體:250mm長x42mm寬x25mm高
鐵 板:180mm長x38mm寬11mm高
質量保證:磁力鎖(電鎖)系列產品,提供原廠三年質量保證
適用門型:玻璃門、木門、防火門
暗裝電鎖
ZU-280MS暗裝單門磁力鎖
技術參數:
輸入電壓:DC12V/24V+10%
工作電流:DC12V/480mA;24V/240mA
最大拉力:280kg(600Lbs)直線拉力
工作溫度:-10至55℃
適用濕度:0-95%(相對濕度)
耐用設計:通過50萬次測試
產品重量:2kg
鎖 體:231.6mm長x41.6mm寬x24.5mm高
鐵 板:180mm長x38mm寬11mm高
質量保證:磁力鎖(電鎖)系列產品,提供原廠三年質量保證
適用門型:玻璃門、木門、防火門
雙門磁力電鎖
ZU-280KGS雙門磁力鎖
技術參數:
輸入電壓:DC12V/24V+10%
工作電流:DC12V/480mAx2 24V/240mAx2
最大拉力:280kgx2(600Lbsx2)直線拉力
工作溫度:-10至55℃
適用濕度:0-95%(相對濕度)
耐用設計:通過50萬次測試
產品重量:4kg
電鎖尺寸:
鎖 體:500mm長x42mm寬x25mm高
鐵 板:180mm長x38mm寬11mm高
質量保證:磁力鎖(電鎖)系列產品,提供原廠三年質量保證
適用門型:玻璃門、木門、防火門
電鎖安裝圖:
電鎖安裝圖
門禁電鎖安裝:
1、首先用螺絲刀打開電鎖蓋板,再用六角扳手打邊板,準備安裝;
2、拿出安裝紙板,將紙板沿著虛線折疊按圖二所示方法把紙板放到所需裝鎖的位置,然后把需要打孔的地方做上記號后打孔;
3、繼鐵板的固定將內六角螺絲插入繼鐵板中,把橡膠華司置與兩片金屬華司之間,然后套在內六角螺絲上。將繼鐵板插入門上打的三個孔中,同時把香菇頭從門的另一面插入,利用六角扳手將繼鐵板鎖在門上;
4、邊板的固定把邊板用兩個半圓頭螺絲固定在先前打孔的門框上(固定在邊板的長形孔中)。注意:不要將邊板鎖緊,讓其能前后能移動以利于安位置的修正;
5、修正邊板的位置使邊板與繼鐵板的位置合適,目的使鎖主體能與繼鐵板緊密的接觸;
6、固定鎖主體與邊板鎖緊邊板的半圓頭螺絲后,再鎖上所有的沉頭螺絲,然后再卸下半圓頭螺絲,在適當?shù)奈恢勉@孔以便接線。最后用六角扳手把鎖主體鎖在邊板上;
7、按照說明書的指示接線,蓋上蓋板,把小鋁柱體塞進鎖主體參見圖五 的螺絲孔中。
電鎖接線圖:
電鎖接線圖
180kg / 280kg / 350kg / 500kg系列磁力鎖支架是專門為安裝在擺動窄門框門去設計的、5個調節孔,可以適應不同的門架。
磁力鎖支架
ZU-280L型支架
參數:
內推門磁力鎖支架;
重量:0.32Kg;
用于安裝280系列磁力鎖鎖體;
外觀尺寸:250*50*30mm
磁力鎖支架
ZU-280ZL型支架
參數:
內推門磁力鎖支架;
重量:0.32Kg;
用于安裝280系列磁力鎖鎖體;
外觀尺寸:168*50*30mm
電鎖支架
ZU-280UL型支架
參數:
內推門磁力鎖(電鎖)支架;
重量:0.42Kg;
用于安裝280系列磁力鎖(電鎖)鎖體;
外觀尺寸:180*43*28mm
