產品介紹
一路門禁控制器
ZU-5801T單門門禁控制器（TCP/IP通信方式）
一路門禁控制器ZU-5801T采用TCP/IP通信方式，真正實現網絡化數據管理，可以管理1個門，并且支持2.6萬的用戶數據、10萬筆事件記錄儲存、提供1組7A門鎖繼電器輸出，ZUARD研發生產的門禁控制器的所有型號無論什么通信方式均可以混合一起組網，通過一套軟件進行管理，實現一卡、一庫真正的一卡通管理應用。
ZU-5800系列門禁控制器是智能網絡型新一代門禁產品，采用超強網絡處理器結合海量存儲器研制，實現真正的網絡化數據交換。數據高速運算與超大用戶數據管理 ZU-5800系列門禁控制器不但擁有常用門禁功能外，它還提供市面上其它同類產品沒有或少有的一些實用功能，具體功能詳見產品“系統功能”。
產品參數
工作電壓：DC9V-14V
工作電流：< 300mA
溫 濕 度：-5 至 65度 （10-90%RH 無霜）
管理門數：1
讀卡器數：2
出門開關：1組
門磁接口：1組
繼電器：1組
報警擴展：4入4出 （消防、匪警、防盜、毒氣）
讀卡協議：Wiegand 26 \ Wiegand 34 \ Wiegand 66
注冊卡數：2.6（可擴容）
記錄容量：10萬（可擴容）
通信類型：TCP/IP
通信距離：TCP/IP(100米）
Wiegand：100米（建議80米）
尺寸大?。?57*130*20mm
產品特點：

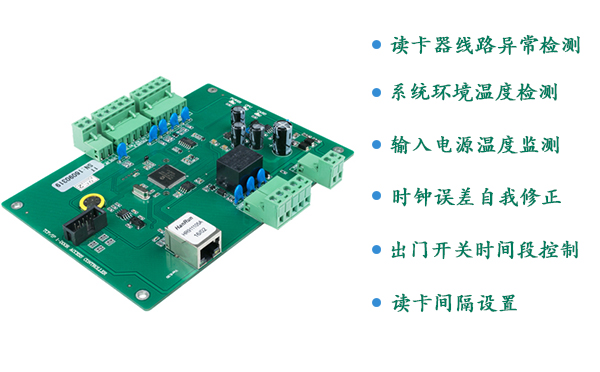

一路門禁控制器ZU-5801T是ZUU中優公司研發生產的智能門禁控制器，它實現了真正的網絡化數據管理，加入線路異常檢測與提示、輸入電源溫度監測、智能的時鐘誤差每天自我修正等新功能。
系統功能：
ZU-5800系列支持（標準功能）：脫機運行、讀卡開門、密碼開門、時段控制密碼有效、讀卡+密碼開門、時段控制讀卡+密碼有效、手動輸入卡號+密碼開門、首卡開門、常開卡開門、遠程開門、遠程關門、定時開門、時段常開、實時監控、異常監控、電子地圖、脅迫報警、消防聯動、匪警報警、闖入報警、非法讀卡報警、掛失卡、黑名單讀卡報警、開門超時提示/報警、反潛回防尾隨、批量上傳、少量上傳、雙門互鎖、多門互鎖、多卡開門、鍵盤操作、緊急關門、門禁考勤、64組開門時段、節假日等。
ZU-5800系列支持（專業功能）：卡片回傳、記錄修復、防探測鎖定、讀卡校驗、全卡開門、全卡開門+自動注冊、主板蜂鳴器開關、時鐘自我修復、內外認證開門、3+1認證開門、門內人數查詢、報警后電話連線通知、設備已運行天數、遠程硬件程序升級等。
ZU-5800系列支持（全新功能）：我們提供以上功能外，還為ZU-5800系列門禁控制器新加入了市面其它同類產品沒有或少有的技術，如：讀卡器線路異常檢測與提示、系統環境溫度檢測、輸入電源溫度監測、試用期限、門禁在線巡更、卡有效期過期提前提示、智能的時鐘誤差每天自我修正、出門開關受時間段控制、遠程讀卡拍照、防盜報警主機功能、讀卡間隔設置、門磁報警時間段管理、通信加密數據、卡片有效次數、容量自行擴展、WIEGAND鍵盤發卡等新功能。
以上型號均可選用ZUU S8000一卡通管理系統軟件，該軟件系統支持ACCESS與SQL數據庫，支持本地連接通信，也可以遠程Internet異地通信。

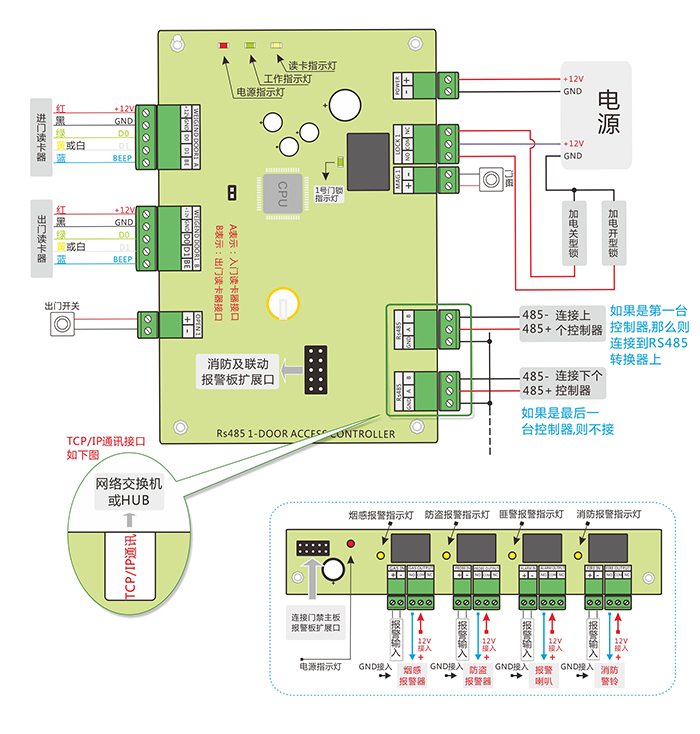

一路門禁控制器接線圖：
門禁控制器備注：
1、加電關型鎖：電插鎖或磁力鎖的正確接線，電鎖的正極接到控制器輸出端的NC，電鎖的負極接到電源的GND，控制器的COM接到電源的+12V。
2、加電開型鎖：電控鎖或電鎖口的正確接線，電鎖的正極接到控制器輸出端NO，電鎖的負極接到電源的GND，控制器的COM接到電源的+12V。
布線要求：
1、AC220V交流電源線：建議使用3*1.0平方毫米線材，防止漏電、電源線的地線建議接地；
2、電鎖線：必須使用2*1.0平方毫米線材，線路走線最大長度不應超過50米；
3、RS485通信線：建議采用3*0.5平方毫米線材，建議使用雙絞線，線路走線最大長度不應超過1200米，如果超過該距離請增加RS485中繼器來延長通信距離；
4、TCP/IP通信線：一門門禁控制器通訊時請采用標準網線，線路走線最大長度不應超過100米；
5、讀卡器線：建議采用8*0.5平方毫米線材，線路走線最大不應超過80米；
6、門磁或出門開關線：建議采用2*0.5平方毫米線材，線路走線最大長度不應超過100米。

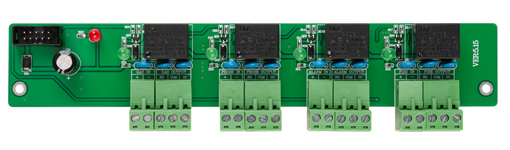

報警擴展板：
報警擴展板主要用于配合一路門禁控制器，進行報警聯動作用：可接消防報警輸入輸出、匪警輸入輸出、毒氣報警輸入輸出、防盜報警輸入輸出等擴展使用。
系統軟件：
門禁控制器ZU-5800系列采用ZUU S8000以上一卡通管理系統作為系統軟件，該系統軟件支持SQL與ACCESS兩種數據庫，支持WIN XP、WIN 2003、WIN 7、WIN10等系統平臺。
一卡通管理系統采用了九大塊模塊化結構設計：系統數據模塊、系統圖文監控模塊、人事管理模塊、門禁系統模塊、考勤系統模塊、電梯門禁模塊、巡更系統模塊、會議簽到模塊、消費管理模塊等于一體。

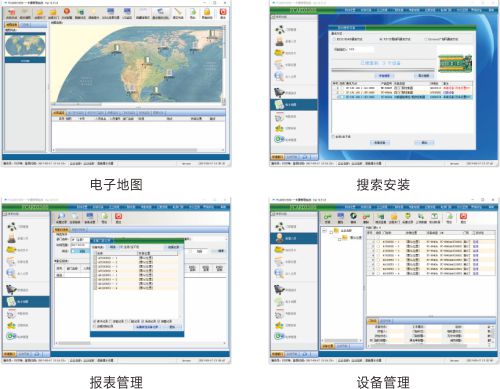

配套軟件界面：

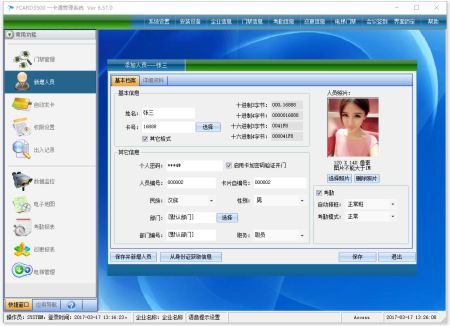

人事管理信息
一卡通管理系列
Ver6.40以上版本提供：二次OEM打包工具、ICPasswordEdit密碼扇區編輯與加密解密工具、設備搜索與測試工具、訪客管理系統、多三方控制系統、ACCESS-SQL數據庫轉換工具等免費工具。通過SQL數據庫，可以結合消費管理系統、停車場管理系統，可以實現集：門禁、考勤、巡更、電梯、會議簽到、消費、水控、電控、停車場收費、車輛引導等一體化，實現一卡通、一數據庫統一管理。
系統結構圖：

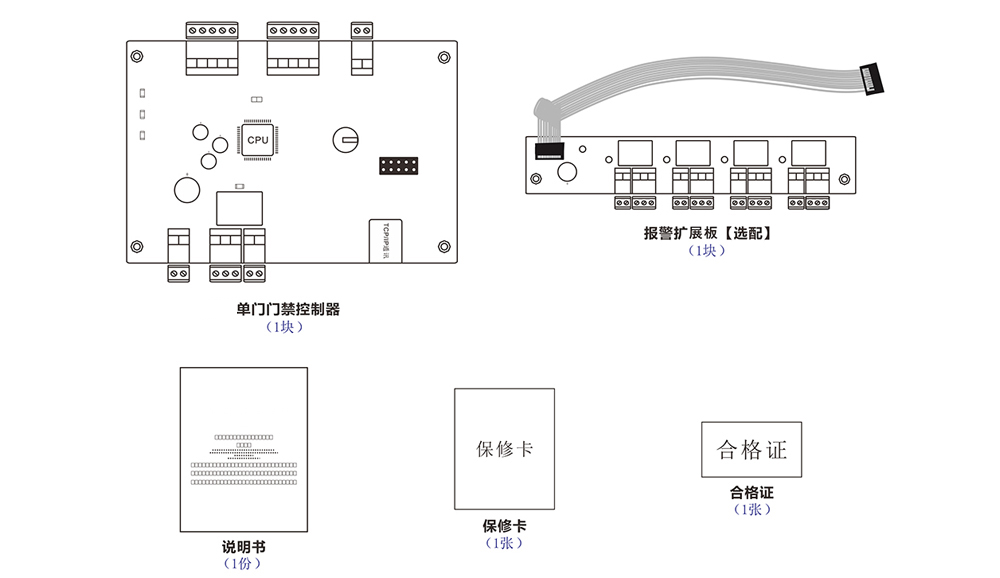

配件清單圖：
兼容一卡通管理系統，支持：門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理，實現一卡一庫真正的一卡通系統。
