產品介紹

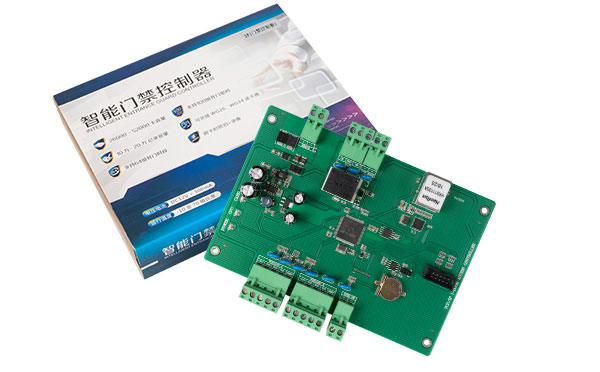

ZU-5901T單門門禁控制器(TCP/IP通信方式)
ZU-5901T單門門禁控制器是ZU-5801T型基礎上升級開發的一款新產品,它擁有ZU-5801T型全部功能特性,并加強了大存儲容量、多機并發通信管理(最大5臺電腦同時控制)、支持區域互鎖、區域防潛回、區域消防聯動、二代證卡號、動態二維碼算法、主動聯系云平臺等新功能。采用100MTCP/IP通信方式,真正實現網絡化數據管理,可以管理1個門,并且支持4.2萬的用戶數據、20萬筆事件記錄儲存、提供1組7A門鎖繼電器輸出。
ZU-5900系列門禁控制器是智能網絡型新一代門禁產品,采用超強網絡處理器結合海量存儲器研制,實現真正的網絡化數據交換。數據高速運算與超大用戶數據管理ZU-5900系列門禁控制器不但擁有常用門禁功能外,它還提供市面上其它同類產品沒有或少有的一些實用功能,具體功能詳見產品“系統功能”。
產品參數
工作電壓:DC9V-14V
工作電流:< 300mA
溫 濕 度:0至70度 (10-90%RH 無霜)
管理門數:1
讀卡器數:2
出門開關:1組
門磁接口:1組
繼電器:1組
報警擴展:4入4出 (消防、匪警、防盜、毒氣)
讀卡協議:Wiegand 26 \ Wiegand 34 \ Wiegand 66
注冊卡數:4.2(可擴容)
記錄容量:20萬(可擴容)
通信類型:TCP/IP
通信距離:TCP/IP(100米)
Wiegand:100米(建議80米)
尺寸大小:157*130*20mm
產品特點:
單門門禁控制器ZU-5901T是ZUU中優智能研發生產的智能門禁控制器,它實現了真正的網絡化數據管理,加入線路異常檢測與提示、輸入電源溫度監測、智能的時鐘誤差每天自我修正等新功能。
系統功能:
ZU-5900系列支持(標準功能):脫機運行、讀卡開門、密碼開門、時段控制密碼有效、讀卡+密碼開門、時段控制讀卡+密碼有效、手動輸入卡號+密碼開門、首卡開門、常開卡開門、遠程開門、遠程關門、定時開門、時段常開、實時監控、異常監控、電子地圖、脅迫報警、消防聯動、匪警報警、闖入報警、非法讀卡報警、掛失卡、黑名單讀卡報警、開門超時提示/報警、反潛回防尾隨、批量上傳、少量上傳、雙門互鎖、多門互鎖、多卡開門、鍵盤操作、緊急關門、門禁考勤、64組開門時段、節假日等。
ZU-5900系列支持(專業功能):卡片回傳、記錄修復、防探測鎖定、讀卡校驗、全卡開門、全卡開門+自動注冊、主板蜂鳴器開關、時鐘自我修復、內外認證開門、3+1認證開門、門內人數查詢、報警后電話連線通知、設備已運行天數、遠程硬件程序升級等。

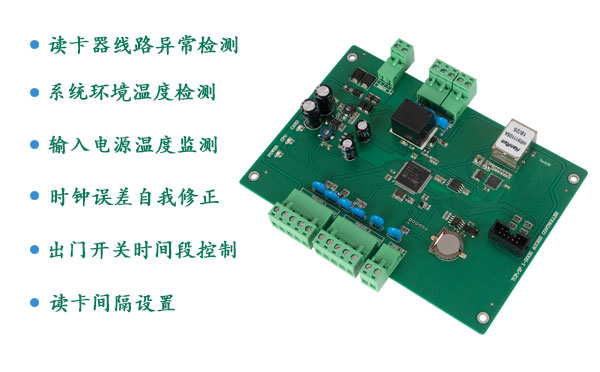

ZU-5900系列支持(全新功能):我們提供以上功能外,還為ZU-5900系列門禁控制器新加入了市面其它同類產品沒有或少有的技術,如:讀卡器線路異常檢測與提示、系統環境溫度檢測、輸入電源溫度監測、試用期限、門禁在線巡更、卡有效期過期提前提示、智能的時鐘誤差每天自我修正、出門開關受時間段控制、遠程讀卡拍照、防盜報警主機功能、讀卡間隔設置、門磁報警時間段管理、通信加密數據、卡片有效次數、容量自行擴展、多機并發通信管理(最大5臺電腦同時控制)、區域互鎖、區域防潛回、區域消防聯動、二代證卡號、動態二維碼算法、主動聯系云平臺、WIEGAND鍵盤發卡等新功能。
以上型號均可選用ZUU S8000或者更新版本的一卡通管理系統軟件,該軟件系統支持ACCESS與SQL數據庫,支持本地連接通信,也可以遠程Internet異地通信。

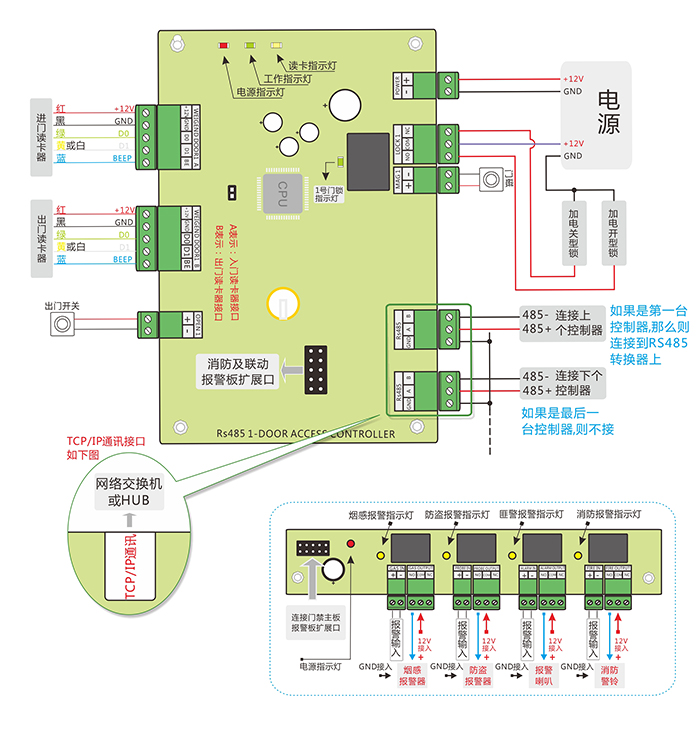

單門門禁控制器接線圖:
門禁控制器備注:
1、加電關型鎖:電插鎖或磁力鎖的正確接線,電鎖的正極接到控制器輸出端的NC,電鎖的負極接到電源的GND,控制器的COM接到電源的+12V。
2、加電開型鎖:電控鎖或電鎖口的正確接線,電鎖的正極接到控制器輸出端NO,電鎖的負極接到電源的GND,控制器的COM接到電源的+12V。
布線要求:
1、AC220V交流電源線:建議使用3*1.0平方毫米線材,防止漏電、電源線的地線建議接地;
2、電鎖線:必須使用2*1.0平方毫米線材,線路走線最大長度不應超過50米;
3、RS485通信線:建議采用3*0.5平方毫米線材,建議使用雙絞線,線路走線最大長度不應超過1200米,如果超過該距離請?jiān)黾覴S485中繼器來延長通信距離;
4、TCP/IP通信線:一門門禁控制器通訊時請采用標準網線,線路走線最大長度不應超過100米;
5、讀卡器線:建議采用8*0.5平方毫米線材,線路走線最大不應超過80米;
6、門磁或出門開關線:建議采用2*0.5平方毫米線材,線路走線最大長度不應超過100米。

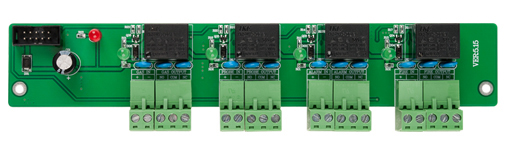

報警擴展板:
報警擴展板主要用于配合一路門禁控制器,進行報警聯動作用:可接消防報警輸入輸出、匪警輸入輸出、毒氣報警輸入輸出、防盜報警輸入輸出等擴展使用。
系統軟件:
門禁控制器ZU-5900系列采用ZUU S8000一卡通管理系統作為系統軟件,該系統軟件支持SQL與ACCESS兩種數據庫,支持WIN XP、WIN 2003、WIN 7、WIN10等系統平臺。
一卡通管理系統采用了九大塊模塊化結構設計:系統數據模塊、系統圖文監控模塊、人事管理模塊、門禁系統模塊、考勤系統模塊、電梯門禁模塊、巡更系統模塊、會議簽到模塊、消費管理模塊等于一體。

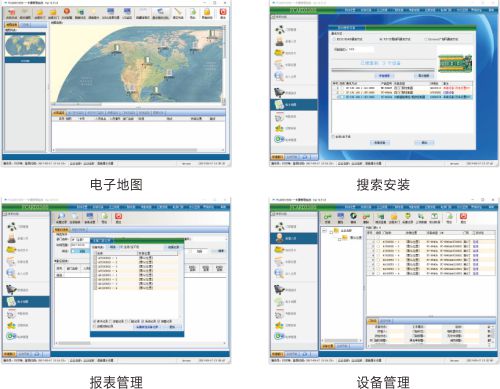

配套軟件界面:

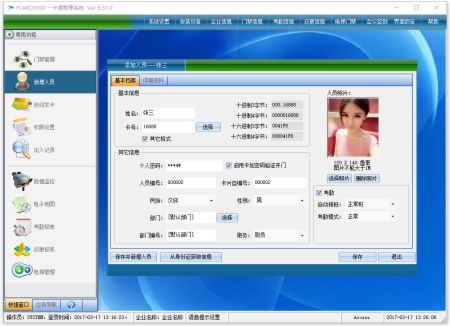

人事管理信息
一卡通管理系列
Ver6.40以上版本提供:二次OEM打包工具、ICPasswordEdit密碼扇區編輯與加密解密工具、設備搜索與測試工具、訪客管理系統、多三方控制系統、ACCESS-SQL數據庫轉換工具等免費工具。通過SQL數據庫,可以結合消費管理系統、停車場管理系統,可以實現集:門禁、考勤、巡更、電梯、會議簽到、消費、水控、電控、停車場收費、車輛引導等一體化,實現一卡通、一數據庫統一管理。

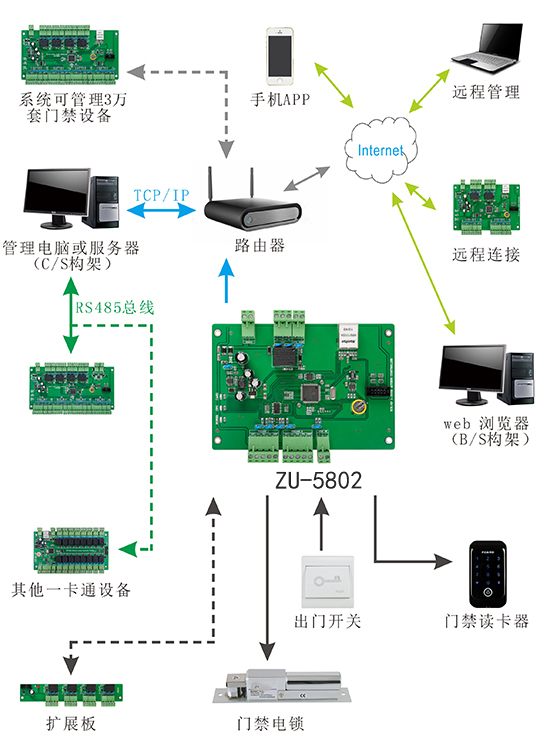

系統結構圖:
配件清單圖:
兼容一卡通管理系統,支持:門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理,實現一卡一庫真正的一卡通系統。
