400-6537-085產品介紹
ZU-5830D型門禁電源是“中優智能”專門為安全防范門禁系統設計的門禁電力轉換供電設備(簡稱:門禁電源)。ZU-5830D門禁電源支持AC210-230V工作電壓,門禁電源支持最大輸出12V5A工作電流,內置UPS后備電源管理電路與開鎖延時電路(0-15秒可調),采用繼電器常開與常閉輸出,可以支持市面上的各種門禁電鎖。本電源絕對采用高檔電子元器件,運用國際先進的工藝制造技術流程,品質絕對可靠。
產品參數
名稱:ZU-5830D門禁電源
交流輸入:220V/50HZ
直流輸出:DC12V 3A/5A
對講聯動:支持
門禁電源特點:
1、采用多極保險設計;
2、內置雙穩壓DC12V輸出;
3、支持PUSH-驅動開鎖;
4、支持繼電器切換控制輸出;
5、內置可調旋鈕電鎖延時0-15秒;
6、特制光電隔離輸入開鎖,支持各種樓宇對講設備接入;
7、支持UPS電池充放電管理,支持12V7.2Ah蓄電池;
8、支持兩組工作指示燈,工作指示、電池指示。
功能特點:
1、交流輸入:220V/50HZ,直流輸出:穩壓DC12V,標準輸出電流3A/5A;
2、直接控制電鎖,可減少門禁器的負荷,抗干擾,節省工程布線,減少故障隱患;
3、設NO/NC(常開/常閉)接口,可控制各種類型電鎖;
4、設延時電路,開鎖時間可設在0-15秒任意調節;
5、自動保護功能,當電路造成短路等意外情況發生時,門禁電源將會暫時斷開或燒保險管;
6、遙控功能,可按插遙控模塊,利用遙控器遠程開門。(遙控距離開闊地?zé)o干擾達80米)
外觀尺寸:
205mm高X 165mm寬X 74mm深(大箱)
180mm長X 80mm寬X 60mm高(小箱)
連線說明:
1-2:穩壓輸出直流DC12V,1為正,2為負。
2-3:開門按鈕連接端,可接開關量輸出(繼電器輸出)。
3:低電頻信號輸出,連接門禁控制器的信號線。
4-5:NO-GND,常開無電源輸出,觸發輸出DC12V-17V,4為正,5為負。
5-6:NC-GND,常閉輸出DC12V-17V,觸發斷電,6為正,5為負。
7:高電頻信號輸出,對正極開鎖。
7-8:接樓宇對講主機鎖信號輸入接口,7為L(zhǎng)+,8為L(zhǎng)- ,+8,-9為樓宇對講開鎖信號,L+、L-輸入端口,或者為+8為高頻輸入,-9為低電頻輸入(此項僅限C板)。

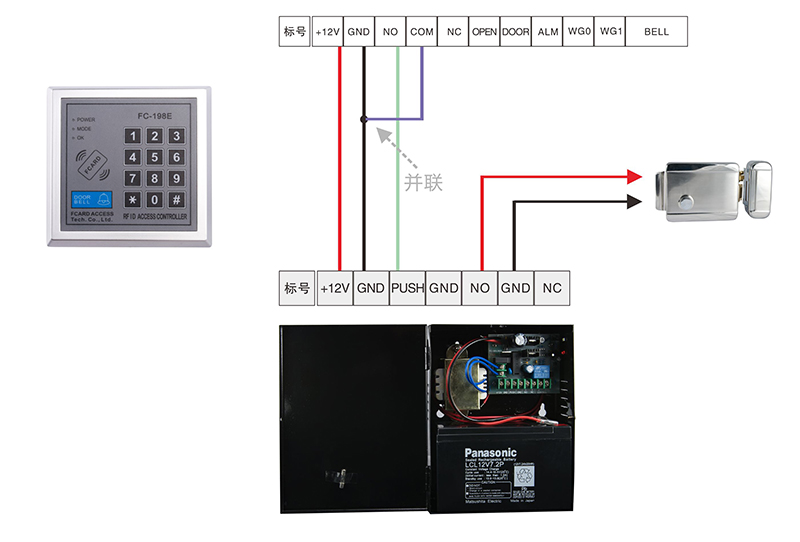

門禁電源的系統連線圖:
門禁電源應用場合:
ZU-5830D門禁電源適合使用在辦公樓宇、學校宿舍、電信機房等地,為門禁系統提供24小時的電源供應。該電源支持NO、NC繼電器輸出與UPS管理,支持0至15秒開鎖延時可調時間,可以滿足大部分門禁主機配套需求。本電源適用于樓宇對講,各種出入門禁器,特別適用于驅動各種類型電鎖。

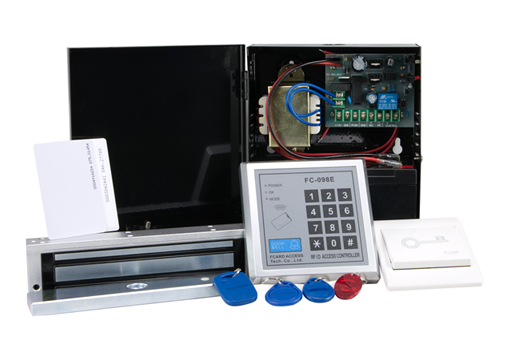

門禁電源的系統配套:
