產品介紹
ZU-X60M掛式消費機，專業IC卡消費機可廣泛應用于工廠、企業單位、政府機關、醫院、學校餐廳食堂、酒店、會所俱樂部、連鎖店、茶樓、酒樓、咖啡屋、酒店、餐廳、美食城、百貨店等場合。
當前，IC卡消費機的主要功能還是餐廳消費，但在其他很多消費場所當中，也可以用到，比如學校的商店，書店，理發店，健身房都可以應用。
產品參數
支持IC卡、CPU卡
工作電源：DC15V/1A
后備電源：≥ 3小時 （充電160分鐘滿、放電180分鐘）
顯示方式：雙面彩色液晶屏
通訊接口：RS485、TCP/IP、WIFI、GPRS、U盤
支持語音提示
工作溫度：0℃-45℃
工作濕度：20%-60%
尺寸：250mm×145mm×65mm
支持2.6萬張黑名單、消費記錄5萬、系統記錄4萬（2000張照片）

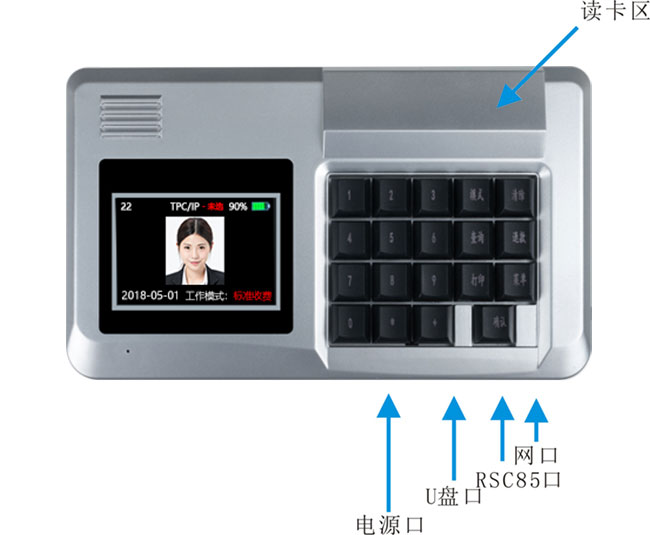

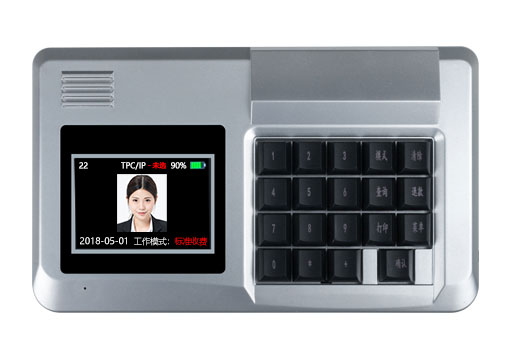

掛式消費機的外觀：
掛式消費機配套：
刷卡消費部分：
?。?）掛式消費機若工作模式為標準收費，在標準收費模式下進行消費，消費多少按多少，如消費9元，直接按“9”鍵，再按“確定”按鈕。
把卡放在IC卡消費機的刷卡區，語音提示刷卡成功。刷卡消費成功時界面可顯示卡內余額、本次消費金額、卡內所有積分、持卡人姓名、所屬部門及編號。IC卡消費機在刷卡消費成功后，界面一定會顯示的有存款、消費和積分，其余內容若不想顯示在界面中可通過軟件進行設置。
?。?）若工作模式為定額收費，在定額收費模式下進行消費，直接將卡放在IC卡消費機的刷卡區即可。
?。?）若工作模式為菜單模式，在菜單收費模式下進行消費，直接在IC卡消費機上按數字（商品代碼、商品編號），單擊“確定”鍵出現如下界面，此時可再按數字（商品數量），按“確定”鍵，會出現商品清單。
若同時購買多個商品，在出現商品清單時按數字（商品編號），接下來操作如上所說。添加完所有購買的商品后，按“確定”鍵，此時可刷卡消費。
系統操作部分：
?。?）在掛式消費機主界面的時候，按“菜單”鍵進入【菜單界面】，選擇【菜單界面】中的“工作模式”，按“確定”鍵，進入如下界面，可選擇需使用的收費方式。和直接按“模式”鍵的作用是一樣的。
（2）在【菜單界面】中選擇“誤扣糾錯”，按“確定”鍵，彈出“管理密碼輸入”界面，在界面上輸入管理密碼（默認管理密碼為12345678，管理密碼可在軟件中進行修改）后，把卡放至刷卡區，出現顯示為可撤銷的消費記錄的界面，選中好扣錯的記錄后，按“確定”鍵，界面提示：退款成功后拿開卡片，誤扣的金額退回至卡片。
?。?）選擇【菜單界面】中“參數設置”，按“確定”鍵，出現“參數設置的界面”，則會出現：
1）時間設置、日期設置可設置IC卡消費機的實時時間；
2）消費機語音共有3種：英文、簡體中文、繁體中文，可在此處進行修改；
3）選擇“通訊設置”，按“確定”鍵，會出現：
消費機的波特率為19200B/s。
選擇 “通訊密碼”，按“確定”鍵，設置IC卡消費機的通訊密碼，防止別人通過軟件，修改設備的參數，而導致自己無法使用。
選擇“局域網”，按“確定”鍵，修改本消費機的IP地址。
選擇“WIFI設置”，按“確定”鍵后，選擇“無線網絡”，按“確定”鍵，選擇是否開啟無線功能。若開啟了無線功能，則設備會自動搜索附近的熱點，選擇好熱點后，按“確認”鍵，輸入密碼，按“確認”鍵。（也可通過軟件，直接輸入連接的熱點和密碼），掛式消費機有語音提示W(wǎng)IFI連接是否成功。連接上無線后按“確認”鍵查看該設備的IP地址（無線IP地址和局域網中設置的IP地址不一樣。是自動獲取的，不可更改）。
4)蜂鳴器功能設置：設置設備蜂鳴器的開關。
5）音量設置：調節語音播報的音量大小。
6）選擇“繼電器設置”后，按“確定”鍵，通過“繼電器功能開啟”來選擇是否開啟繼電器功能。
（4）選擇【菜單界面】的“U盤管理”后，按“確定”鍵，掛式消費機的界面會出現“下載U盤數據到消費機”“上傳消費機數據到U盤”“程序固件升級”
下載U盤數據到IC卡消費機：通過U盤將軟件中數據下載到消費機；
上傳IC卡消費機數據到U盤：通過U盤將消費機中數據上傳到軟件中。
程序固件升級：在聯網的狀態下，通過軟件進行升級；或通過U盤來進行升級。
?。?）選擇【菜單界面】的“報表”后，按“確定”鍵，點擊“參數信息”查看設備的參數信息；點擊“系統記錄統計”查看設備已存儲的刷卡記錄存儲數，已存儲的系統記錄存數量，和設備記錄存儲方式；點擊“今天營業統計”查看今天各餐段的營業額，消費總額以及消費次數。
?。?）選擇【菜單界面】的“系統信息”后，按“確定”鍵，點擊“參數信息”查看設備的參數信息；點擊“系統狀態”可查看消費機的電源電壓，電池電量，設備現在的溫度等；點擊“關于”，查看設備的序列號。
注意：設備出現如下圖所示，若在軟件中此消費機還顯示在線，請?jiān)谲浖兄匦卤４嬖O(shè)備（在消費機管理中選擇該設備后，點擊“修改”，再在彈出來的界面上直接點擊“保存”），再重啟設備即可。若在軟件中無法搜索到該消費機，請返廠維修。

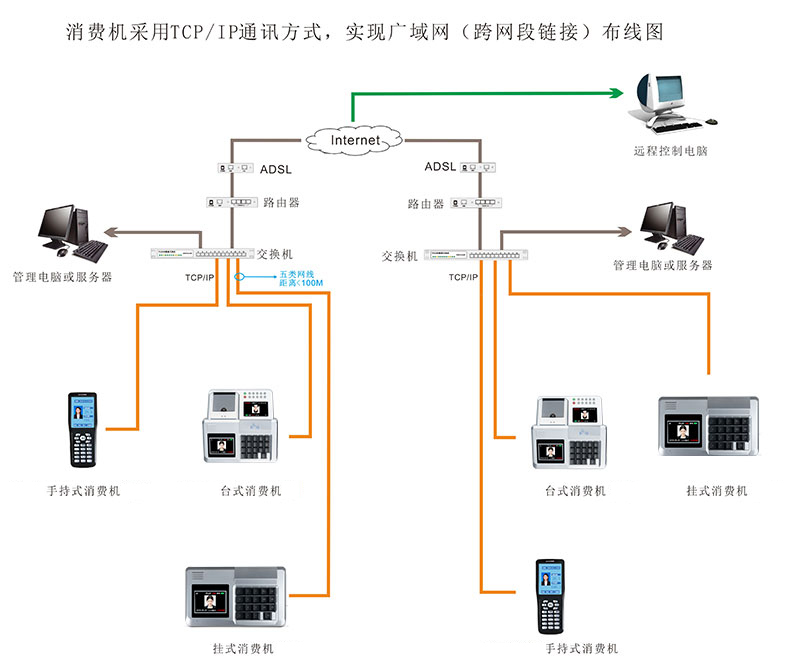

掛式消費機布線圖：
功能介紹：
1、IC卡消費機共有3種工作模式：標準收費、定額收費、菜單收費。
（1）標準消費（隨機消費）：消費多少按多少，刷卡有語音提示。
?。?）定額消費（固定消費）：無鍵操作，如定值5元，所有人刷卡自動扣5元，定額消費也可設置早餐5元、中餐15元，晚餐10元，到時間自動切換，無需手動操作。
?。?）菜單消費：輸入商品的名單代碼、數量后會出現這些商品相應的金額。適用于學校商店等。
2、IC卡消費機可聯網使用，也可脫機使用，脫機使用設備時可用U盤進行數據傳送。
3、在IC卡消費機上可消費的卡片類型有：儲值卡；計次卡，卡片發卡時可進行選擇。儲值卡消費：本次的消費金額是多少就扣除多少錢。計次卡消費：刷卡扣次，刷卡語音提示刷卡成功?？蓪Ω骺ㄆO(shè)置日限額、日限次、月限額和月限次。還可對不同卡片、卡片類型和消費機設置不同的折扣，使管理更人性化。
4、有積分積累功能。
5、支持消費時密碼確認功能，可自定義消費閥值，超過該金額的消費需密碼確認才可刷卡消費成功。
6、支持每日營業統計、最近30天營業統計查詢。
7、有撤銷消費功能，可實現因錯退還。
8、支持每月自動補貼。
9、支持一組繼電器輸出。

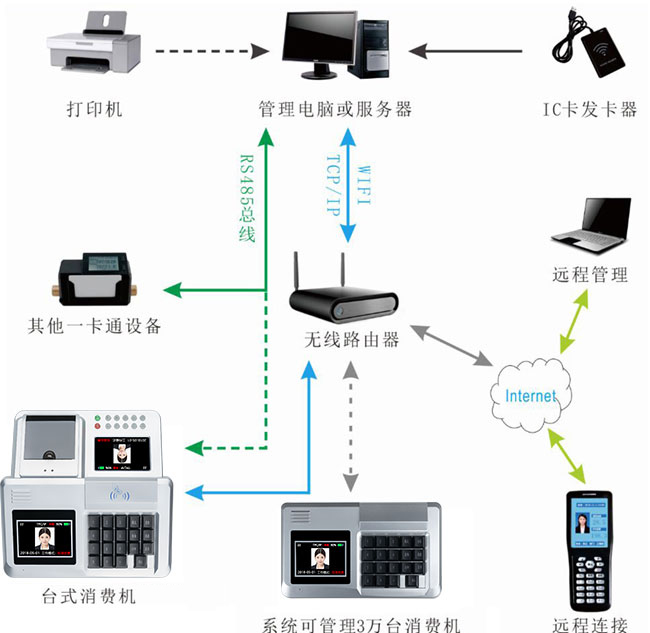

掛式消費機系統圖：

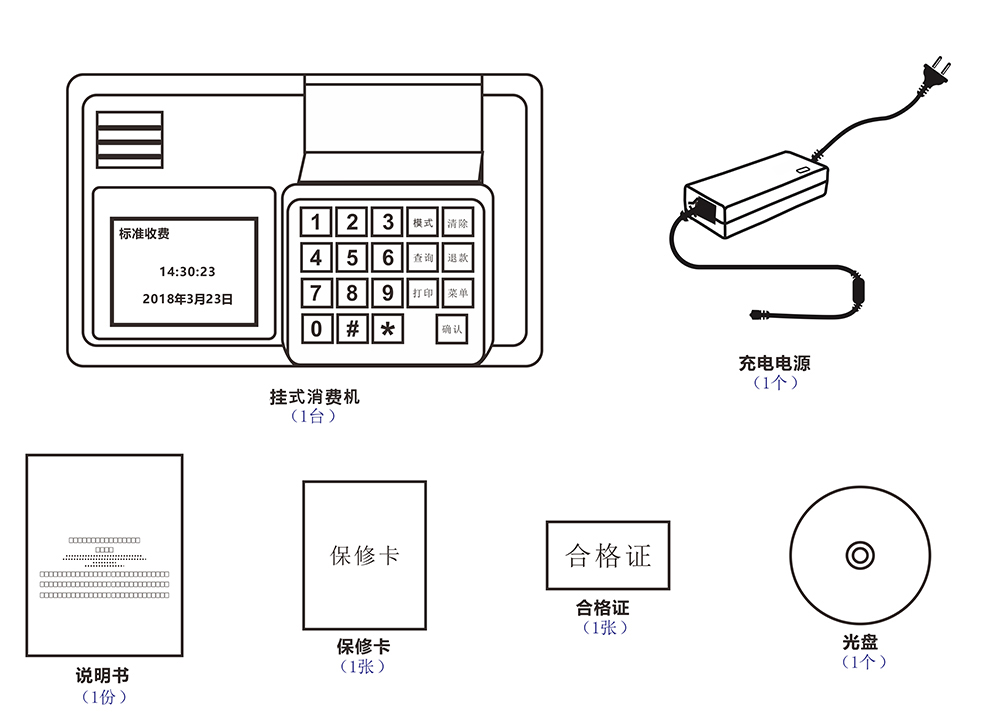

配件清單：
兼容一卡通管理系統，支持：門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理，實現一卡一庫真正的一卡通系統。
