400-6537-085產品介紹
ZU-532M讀卡模塊是深圳市中優智能電子有限公司研發的一款高性能的讀卡模塊(讀寫模塊),可以支持IC卡、CPU卡、NZU卡的讀寫,支持讀IC卡、CPU卡、NZU卡、NZU手機、銀聯卡、二代三代身份證、羊城通....于一體??奢敵鯰TL232、RS485、WG26、WG34、WG66,支持蜂鳴器控制、支持兩組LED控制、支持3.3V工作電壓、支持AD算法鍵盤??捎糜陂T禁、考勤、消費、讀寫器的核心部件。
產品參數
工作電壓:DC3.3V
工作電流:< 65mA
工作電源:單電源供電,低功耗設計
工作溫度:0~+70℃
貯藏溫度:-55~+125℃
啟動速度:0.1秒
讀卡頻率:13.56MHz
讀卡距離:0-100MM
支持韋根:Wiegand26、34、66
支持寫卡:IC卡、CPU卡、NZU卡
支持讀卡:IC卡、CPU卡、NZU卡、羊城通卡、二代身份證、居住證、NZU安卓手機、銀聯卡...
支持通信:TTL232、RS485、WG26、WG34、WG66
控制輸出:1 組蜂鳴器、2 組LED指示燈
功能編程:通過軟件(TTL)配置各項功能
讀寫功能:支持識別IC卡扇區,驗證IC卡扇區密碼和特定內容
卡號定義:支持自定義IC卡或CPU卡卡號
支持鍵盤:支持AD算法鍵盤
單個尺寸:26.5 * 12.5 * 2.5.
產品特點:
1.支持外接收發天線;
2.最遠作用距離達至100mm;
3.單電源供電,低功耗設計;
4.支持韋根(Wiegand26、34、66)、TTL電平、RS485;
5.支持蜂鳴器與LED控制器輸出。
6.支持軟件配置各項功能。
7.支持識別IC卡扇區,驗證IC卡扇區密碼和特定內容
8.支持自定義卡號
9.支持AD算法鍵盤

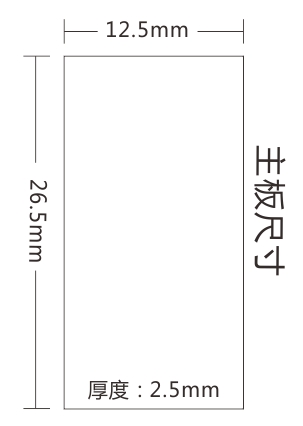

模塊尺寸圖:

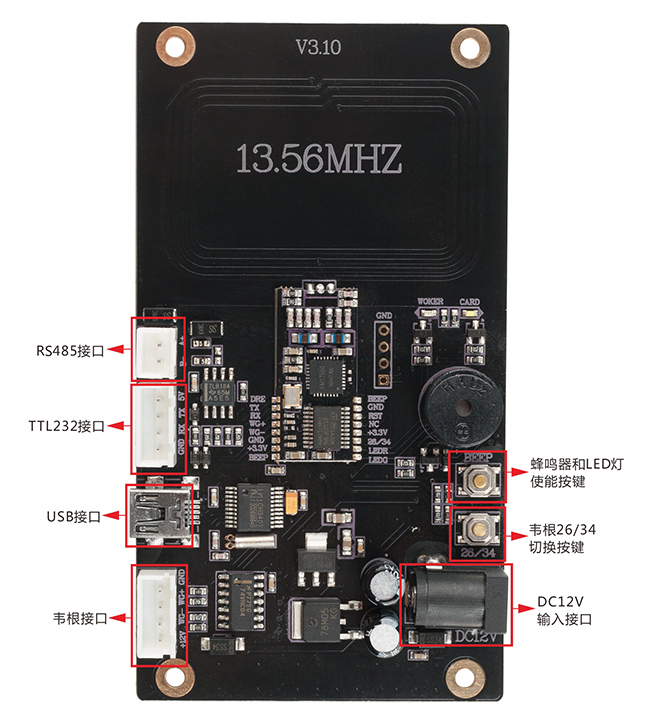

聯合開發板是用于聯合調試ZU-532M,使用此板可以對ZU-532M讀卡模塊各種功能進行仿真調試,方便使用各種功能。此聯合開發板是我公司免費提供給于購買ZU-532M模塊的客戶,在您第一次購買時請與我們銷售人員申請拿到。

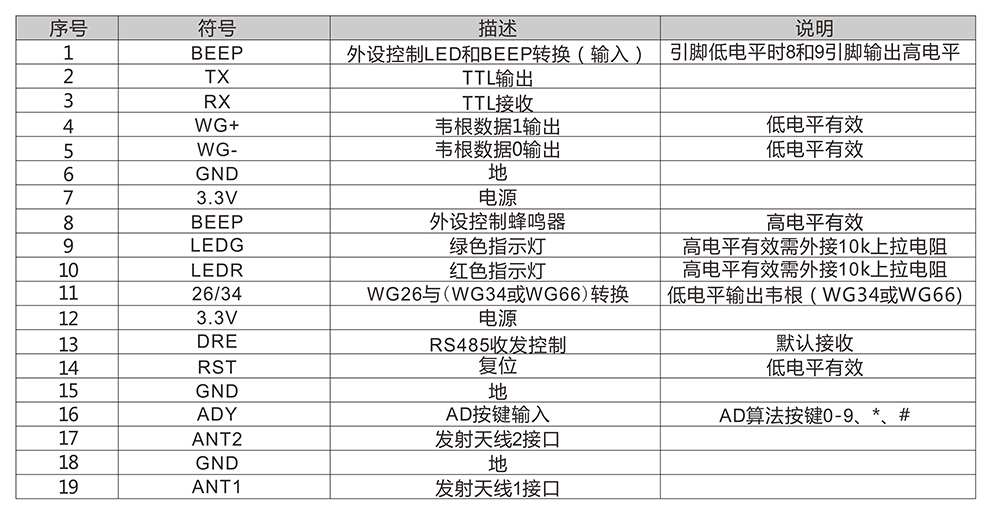

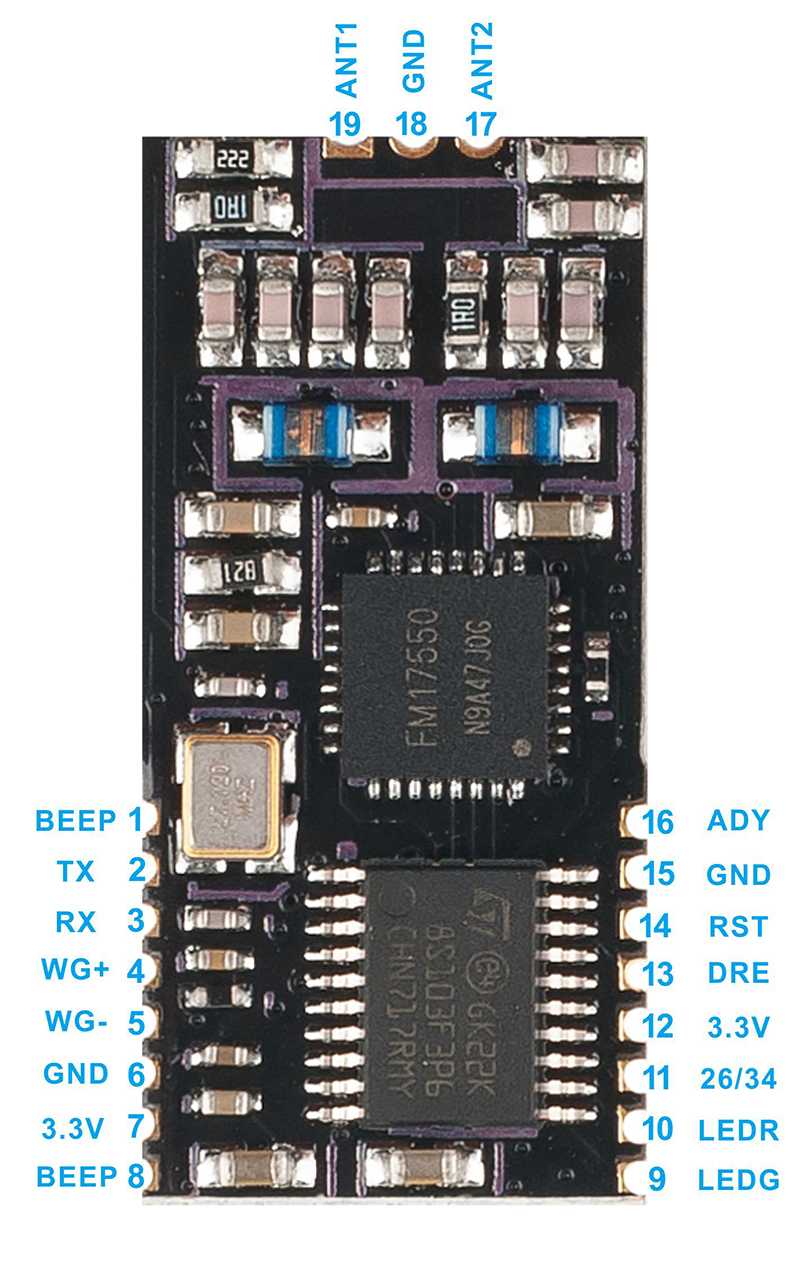

接線說明:
說明與工具:
我們?yōu)閆U-532M提供了詳細的說明書與各種開發文件(調試工具、PCB圖、聯合開發板原理圖與各種圖片)
