ZU-08T是一款多功能通信轉換器(具有:RS232轉RS485,TCP/IP轉RS485,TCP/轉RS232,RS485中繼器等功能)。本產品是為了加強一卡通系統,設備與設備通信、設備與計算機通信、設備接入TCP/IP網絡通信等信號之間的轉換而設計。
通過安裝數據轉換管理軟件,可以將ZU-08T通信轉換器虛擬成計算機的一個COM口,使您的系統可以通過TCP/IP線路與原先支持RS232或RS485的設備進行連接通信(ZU-08T作為T(mén)CP/IP與RS232或RS458中間數據轉換),從而實現無需修改管理軟件的情況下實現接入TCP/IP網絡與設備進行連接通信。
該數據通信轉換器能夠?qū)味说腞S232信息透明的轉換為平衡差分的RS485或TCP/IP信號,同時具有自動識別RS485信號的功能,無需人工調拔。RS485轉換器連接可實現點到點,點到多點連接。點到多點連接時可連接128個RS485設備。本轉換器是戶外擴展系統的好選擇!
ZU-08T通信轉換器支持RS232轉RS485,TCP/IP轉RS485,TCP/IP轉RS232等數據轉換功能外,還支持RS485信號放大(中繼器)功能,使設備之間通信距離更遠。
我司生產的ZU-08T系列產品分為兩個型號,標準(不支持TCP/IP)與支持TCP/IP型兩個型號,在購買時請留意。
產品參數
尺 寸:115mm×85mm×27mm
外接電源:電壓9V-12V、電流 〈 100mA
使用環境:-10?C-50?C、相對濕度5%-95%。
接口特性:兼容EIA的RS232C/RS485標準、10MTCP/IP
傳輸速率:300-256000BPS可調
傳輸介質:RS232/485專用屏蔽線、TCP/IP五類網線
傳輸距離:RS232(〉15米)、TCP/IP(〉100米)、RS485(〉1200米)
保護等級:RS485接口支持、600W浪涌保護、15KV靜電保護、隔離電壓3500V
電氣接口:RS232C接口(DB母型)、RS485接口(二位接線端子)、TCP/IP接口(RJ45端子
設備接線:
TCP/IP轉RS232通信方式:

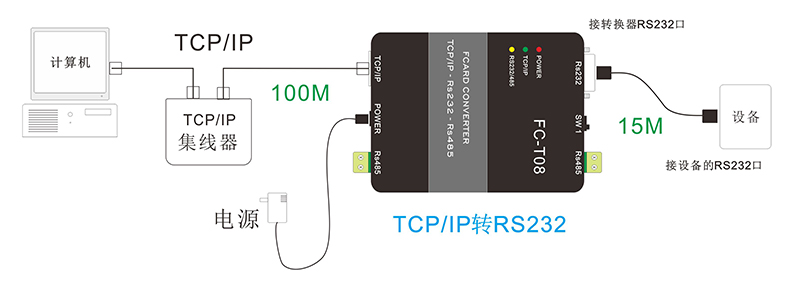

建議TCP/IP通信距離在100米內,采用TCP/IP五類網線連接,RS232與ZU-08T連接時采用DB9母型接口,該接口第三世界針為T(mén)X腳,第3針為RX腳,第5針為GND(地),RS232與設備通信距離建議在15米內。在VSM管理軟件量可以設置RS232通信波特率,請選擇與原來系統一致的通信波特率。
TCP/IP轉RS485通信方式:

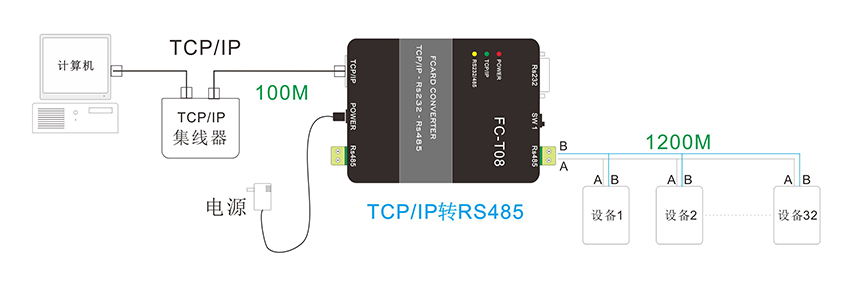

水晶頭制作時、采用(橙白、橙、綠白、藍、藍白、綠、棕白、棕)排列形式,兩頭制作方式一致。RS485總線連接設備數量建議整體長度在1200米內,如果設備多的時候,整個通信距離應考慮更短一些,設備數量決定通信有效距離。RS485總線連接設備數量建議在32臺以?xún)?nèi),如果使用的設備RS485電路設計電阻值很小,建議RS485總線上的連接數量應更少一些。

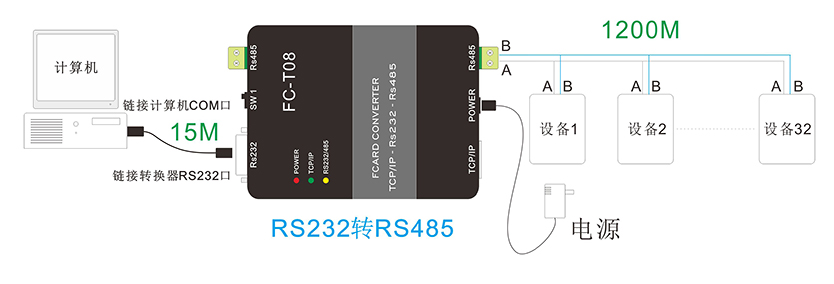

RS232轉RS485通信方式:
RS232轉換RS485時應注意是與RS232對面的RS485進行通信,而不是與同一邊的RS485進行通信,RS232與RS485通信采用自適應波特率方式,無需人為調。連接RS485線路,請留意A\B兩條通信線,請勿接反,如果RS485總線有一個或多個設備A與B有接反,黃色指示燈將一直亮著,并導致無法通信。(注:有些設備A用+、R+、RX+等來表示、B用-、R-、RX-等來表示)
RS485轉RS485中繼器通信方式:

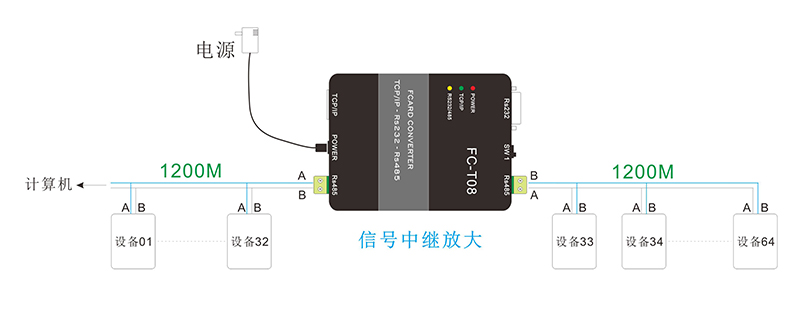

有時候RS485總線因通信距離過長或者連接的設備太多,導致無法正常通信,這個時候,我們需要延長RS485總線性能,ZU-08T支持RS485中繼器功能,可以將RS485通信距離再延長1200米,使連接設備更多,通信距離更長。在連接時需要留意A線與B線,請勿接錯,接錯會導致整個系統無法正常通信。
軟件操作:
搜索與設置ZU-08T參數:
設備搜索管理:
參數設置:
IE頁面設置參數

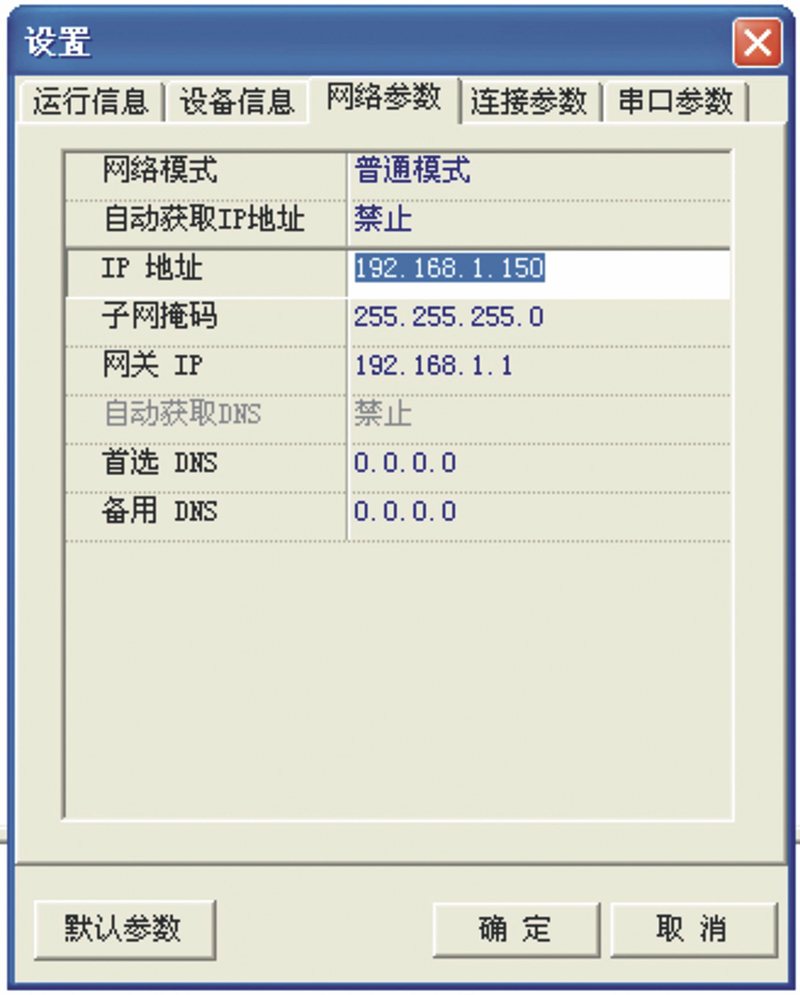

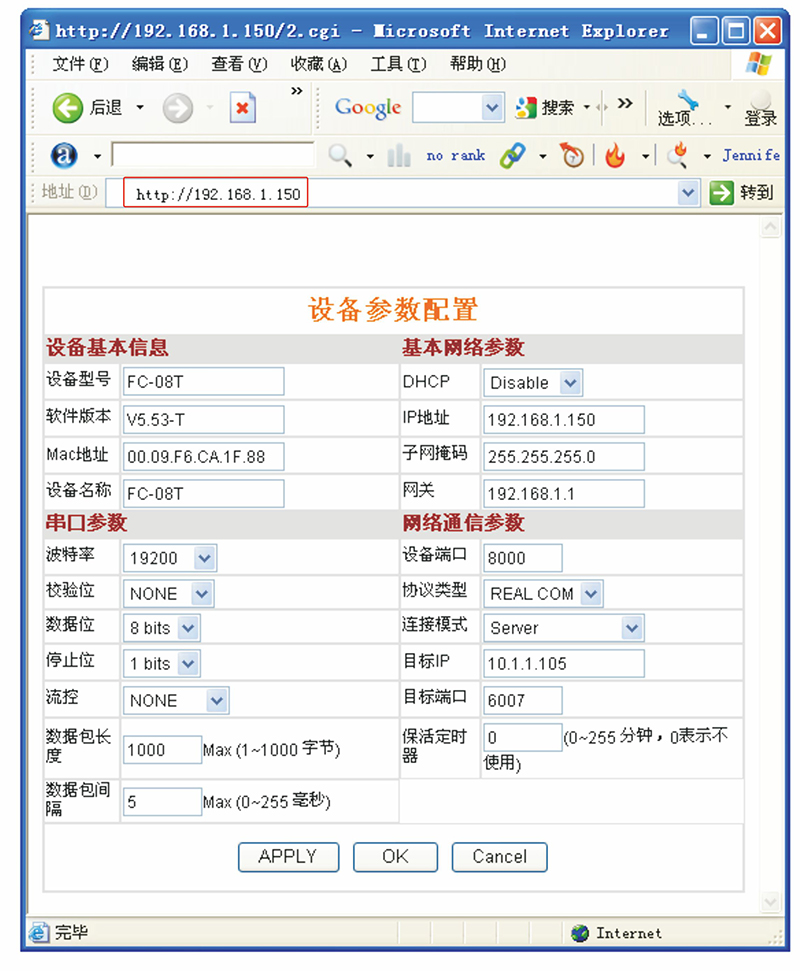

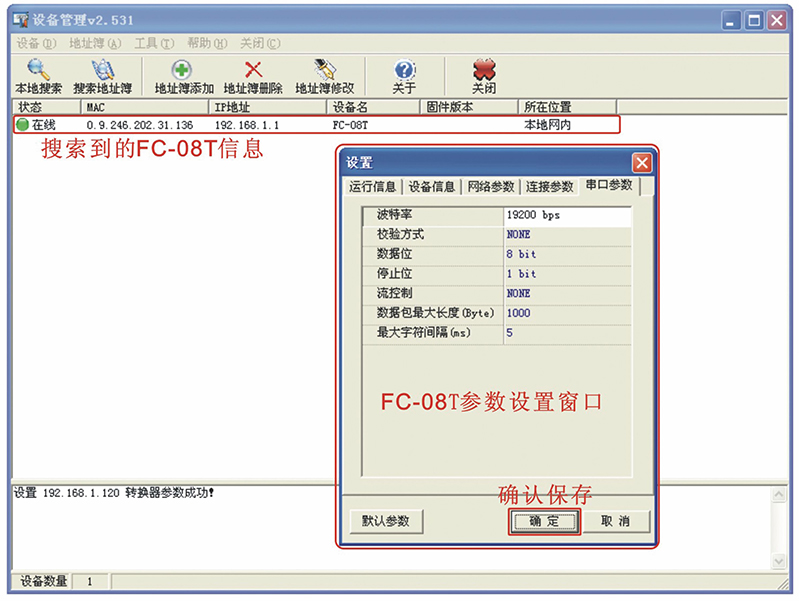

安裝好ZU-VSM軟件后,點擊“設備配置工具”,搜索到ZU-08T,雙擊進行參數設置,根據您使用的原系統要求設置好參數“確認”保存。(需要設置的轉換器參數,請參考你原系統通信要求來對應設置,否則將無法正常與你的設備連接通信),如果知道ZU-08T 的IP地址,可通過IE瀏覽器,直接輸入IP地址登錄設置界面,進行參數設置。(ZU-08T出廠默認IP地址:192.168.1.150)
安裝驅動:
安裝好ZU-VSM軟件后:

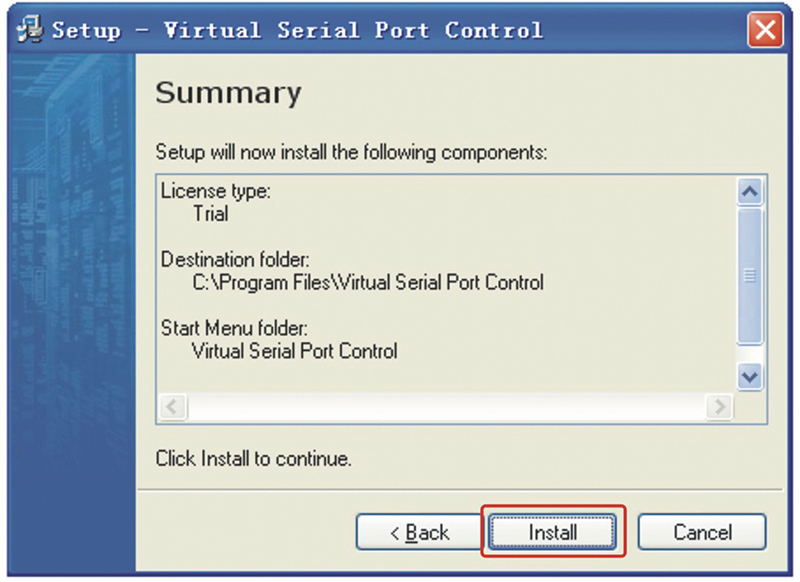

?。?)點擊驅動程序安裝,建立出虛擬串口。
?。?)然后再運行“虛擬串口管理”

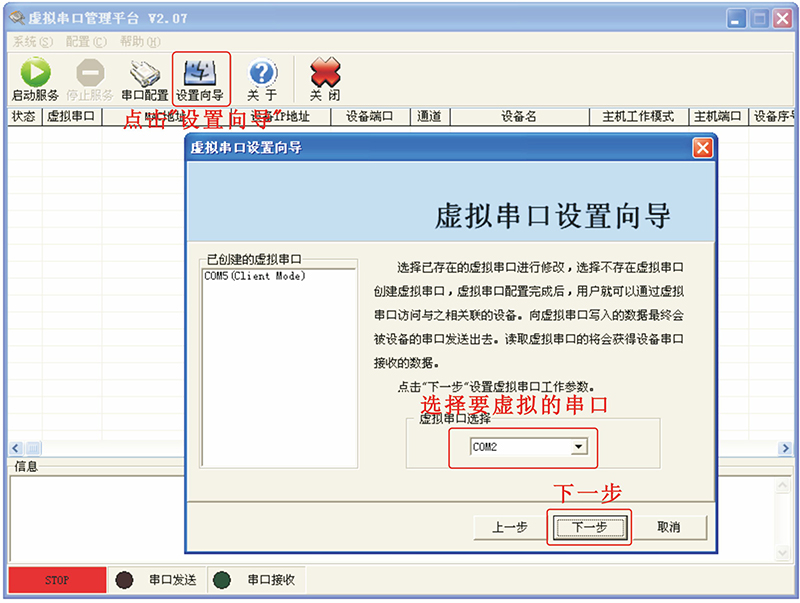

?。?)點擊設備向?qū)В?/p>
(4)建立要虛擬的串口,然后下一步
?。?)選擇客戶端模式、然后下一步

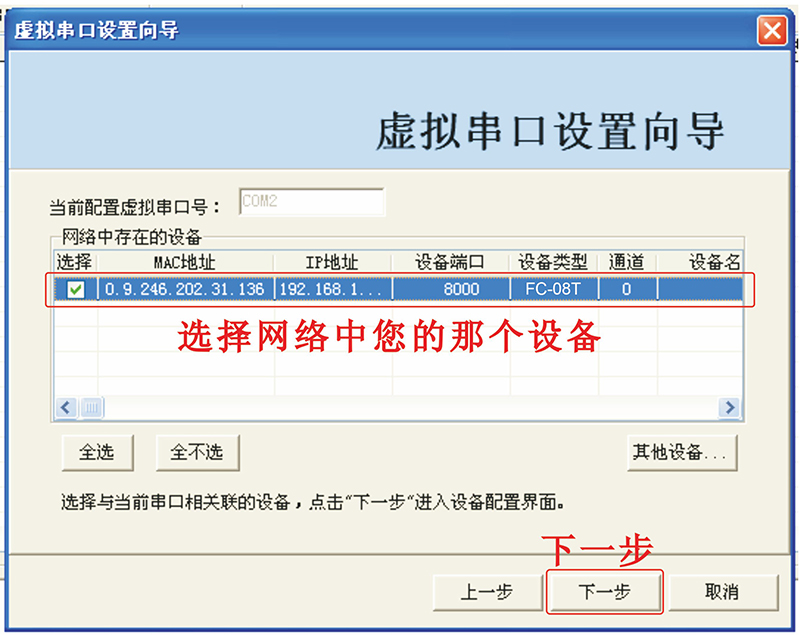

(6)選中網絡中的ZU-08T設備、然后下一步,再下一步,確認“結束”。軟件將自動虛擬出一個串口,便可以通過原來設備管理軟件使用該串口與設備進行聯網通信。
RS485總線特點:
1、RS-485的電氣特性:邏輯“1”以?xún)删€間的電壓差為+(2~6)V表示;邏輯“0”以?xún)删€間的電壓差為-(2~6)V表示。接口信號電平比RS-232-C降低了,就不易損壞接口電路的芯片, 且該電平與TTL電平兼容,可方便與TTL 電路連接。
