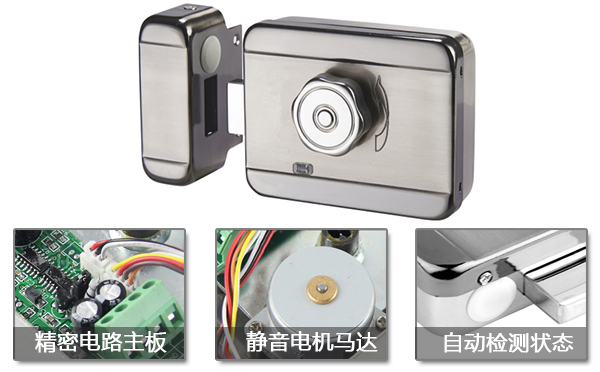

電控鎖(靈性鎖)是本公司的新一代智能靜音型電鎖,它采用不銹鋼金屬材質制作,堅固耐用,抗腐蝕生銹,比市面上普通鎖更加耐用與安全,內置靜音電機馬達與精密電路主板,感應度高,具有自動關門上鎖,自動偵測門狀態功能,誤操作自動糾正,感應靈敏度高,開鎖噪音小,安全可靠等優點。
注意:電鎖不防火,絕對不允許安裝在消防逃生門上,或危險的地方。安裝電鎖是不允許焊接的,如果是由于焊接電源鎖造成的失效,公司不給予保修。
產品參數
名稱:普通單頭電機鎖2.0鎖體
類型:感應式上鎖
表面工藝:鍍鎳
工作電壓:DC12V或者18v
使用壽命:50萬次以上
適用于各種扇門,可與樓宇對講,門禁系統等配合使用。
電控鎖(靈性鎖)特點:
1、可與樓宇系統、門禁系統兼容配套使用;
2、可安裝于左開門、右開門、內開門、外開門等各種門扇;
3、自動偵測門狀態,自動處理開關門;
4、使用壽命長,功耗低。

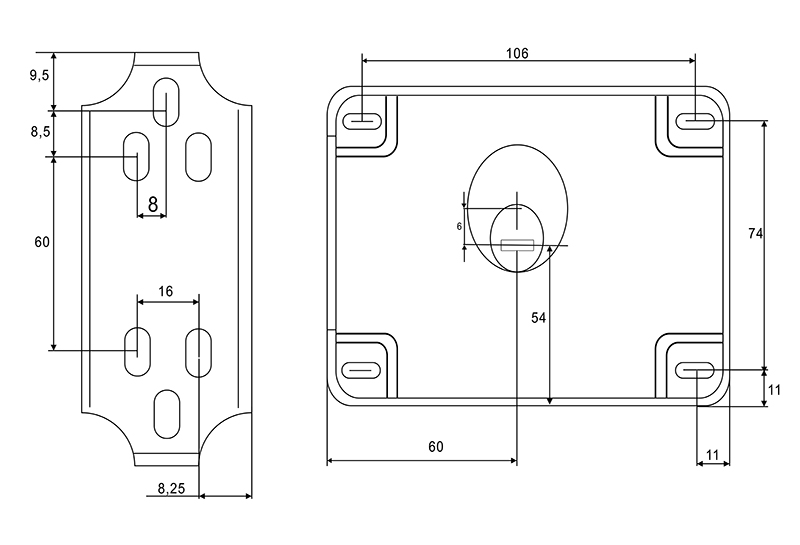

外觀介紹(尺寸圖):
功能介紹:
1、鎖舌的長度>20mm,滿足GA / t73-94 5.1.6b標準;
2、可以與大樓門禁系統兼容等;
3、電控鎖具有自動檢測門狀態,自動處理開關門;
4、可以安裝在左門,右門,室內門,門外,其他的門。
5、誤鎖或解鎖后沒有進入,門自動鎖在9秒左右。
6、電壓dc12v-dc18v,啟動電流小于350mA,待機電流小于25mA,解鎖時間1s。
7、工作溫度范圍- 20 - 60℃℃。
8、壽命時長(大于500000),開/關,高靈敏度開/關,低功耗。
接線方式說明:

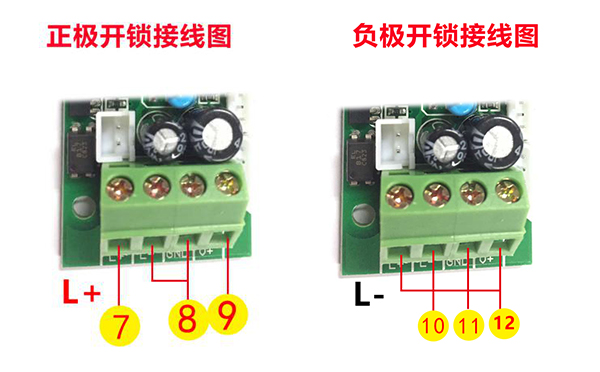

A.正極開鎖接線圖
說明:如需要接正極開鎖控制信號,請將鎖接線端子“L﹣”與“GND”用一根導線連接,否則無法開鎖。
注明:L﹢接門禁或?qū)χv機的開鎖信號正極。
B.負極開鎖接線圖
說明:如需要接負極開鎖控制信號,請將鎖接線端子“L﹢”與“12V”用一根導線連接,否則無法開鎖。
注明:L﹣接門禁或?qū)χv機的開鎖信號負極。

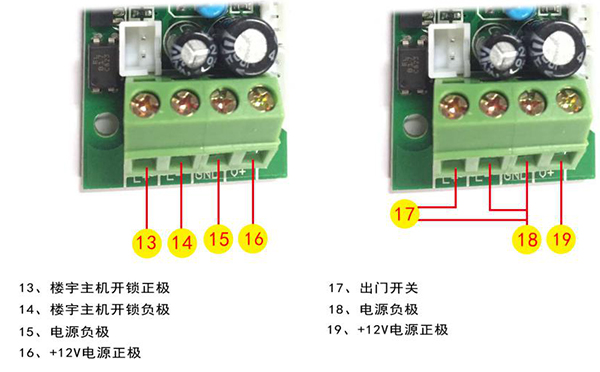

C.樓宇主機接線圖
說明:如需接樓宇主機控制信號,請將鎖接線端子“L﹢”與樓宇主機的“L﹢”連接,鎖接線的“L﹣”與樓宇主機的“L﹣”連接。
D.出門開關接線圖
說明:如需接出門開關控制信號開鎖,請將鎖接線端子“L﹣”與“GND”用一根導線連接,鎖接線端子“L﹢”與出門開關一端相連,出門開關另一端與“12V”相連。

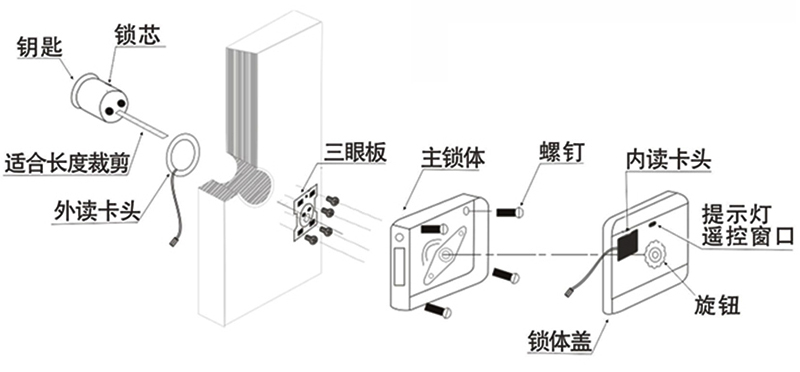

安裝步驟:
1、裝鎖頭:檢查電控鎖的鎖頭插片尾與軸的同心度及插入孔深度10mm;
2、裝主鎖體(鎖具應在開鎖狀態),請用螺絲固定,不要電焊;
3、裝副鎖體,保證副鎖體的感應器與主鎖體的感應器在同一水平線,主鎖體的鎖舌可以自由伸縮到副鎖體,副鎖體與主鎖體距離≤8mm;
4、確定控制器的開鎖方式選擇正確的接線方法接線;
5、裝鎖盒:接好電源線并調試好鎖功能,將鎖蓋好緊固螺絲。
